1、  跨线梯

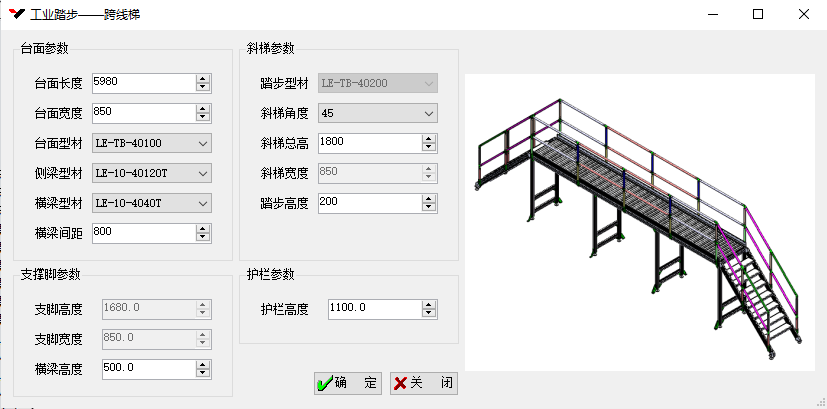

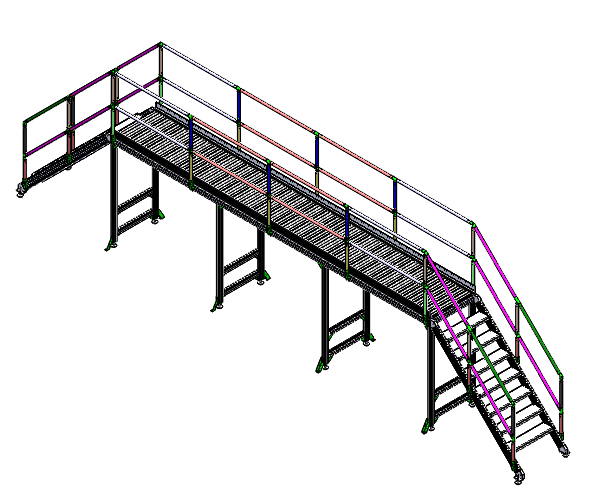

本命令绘制的跨线梯由两侧的斜梯、中间的走台、底部的支腿、四周的护栏组成，材料为工业铝型材。本命令是专为工业铝型材跨线梯设计研发的智能3D建模工具，实现跨线梯从参数定义到快速生成3D建模，大幅降低设计人员的工作量，提升设计效率与精度。

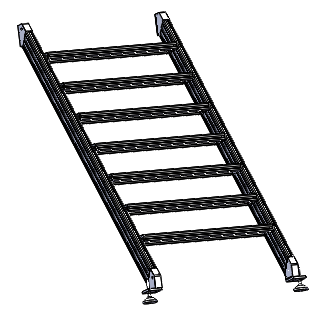

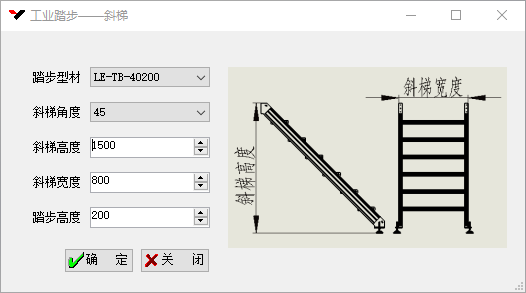

1、  斜梯

踏步型材：有40200、40250二种型材可供选择，适配不同承重与强度需求。

斜梯角度：有45°、60°二种角度可供选择，适配不同空间需求。

斜梯高度：用户输入自定义值，适配现场跨线高度与通行宽度需求。

斜梯宽度：用户输入自定义值。

踏步高度：用户输入自定义值。

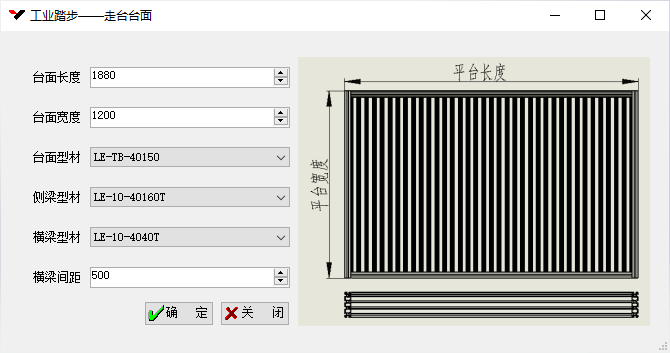

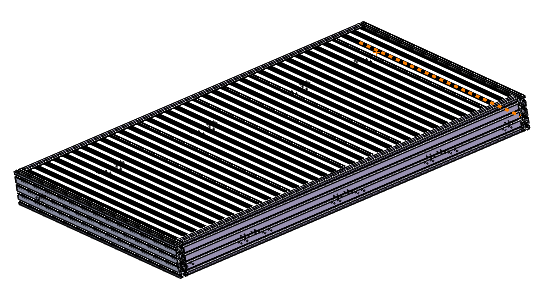

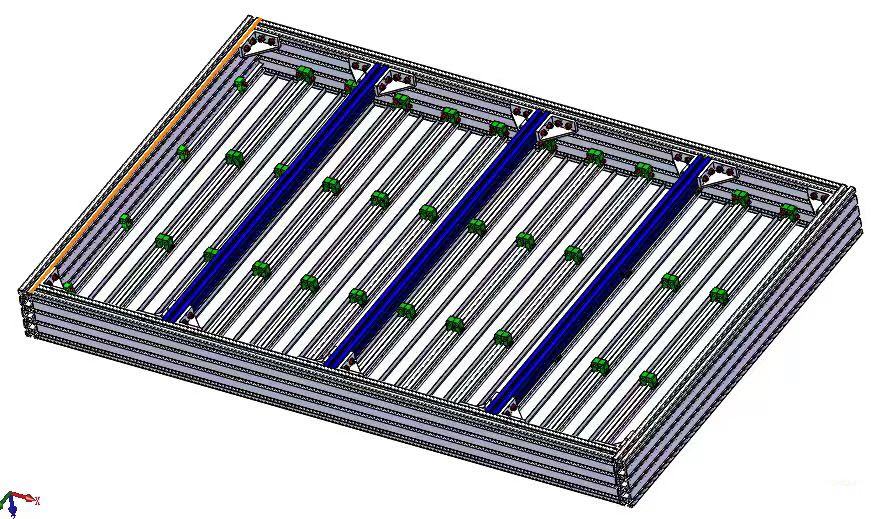

3、  走台

台面型材：有40100、40150、40250三种型材可供选择。

侧梁型材：有4080、40120、40160三种型材可供选择。

横梁型材：有4040、4080二种型材可供选择。

台面长度：用户输入自定义值，但需是台面型材宽度的整数倍。

台面宽度：用户输入自定义值。

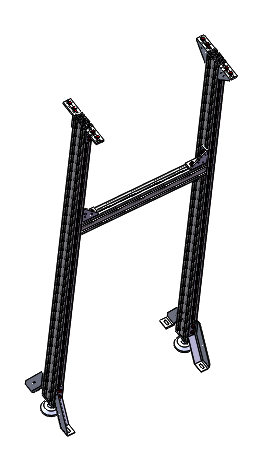

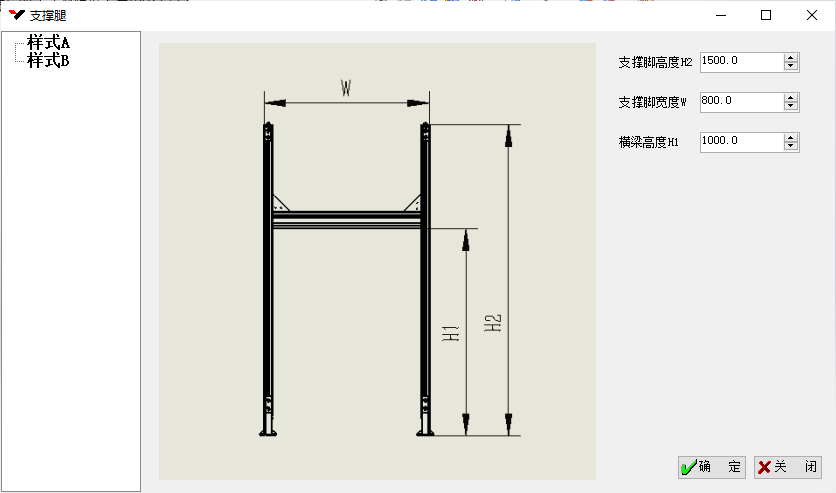

4、  支腿

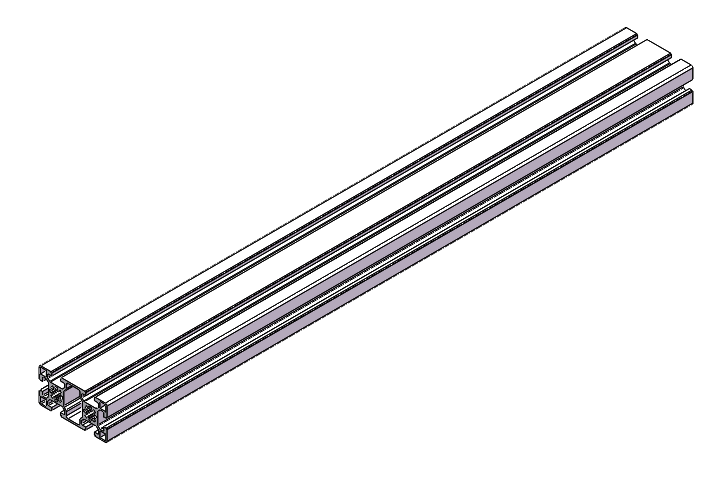

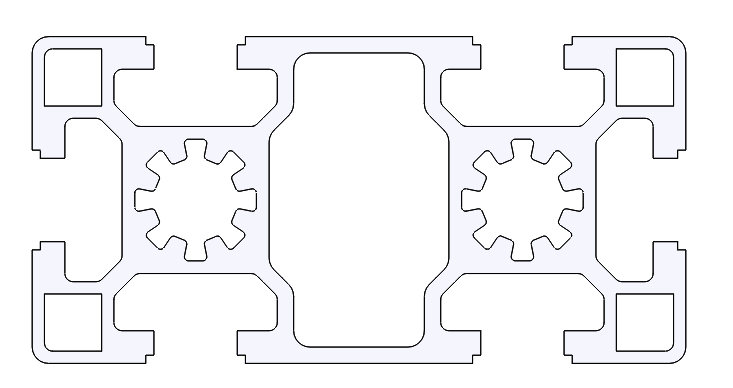

支腿型材：有4080一种型材。

共A、B二种结构样式可供选择。

支腿高度、宽度、及横梁高度可用户输入自定义值。





5、  护栏

护栏型材：外径40的圆管。

有B、C、D三种结构样式可供选择。

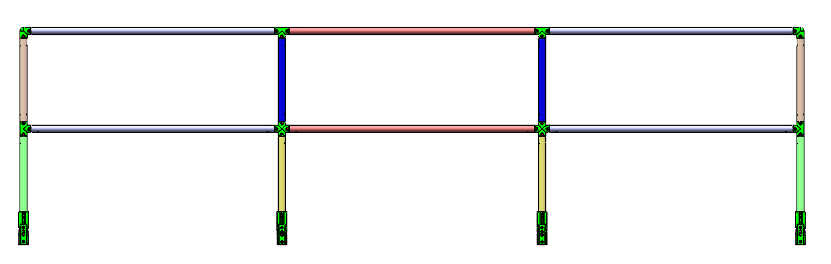

样式B为固定结构，护栏高度和宽度允许用户输入自定义值。

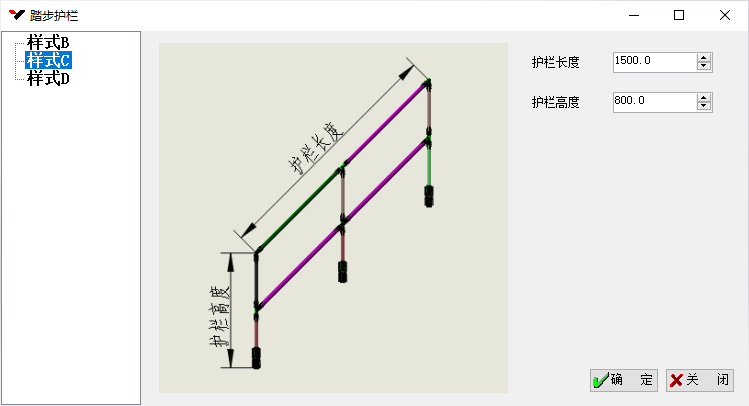

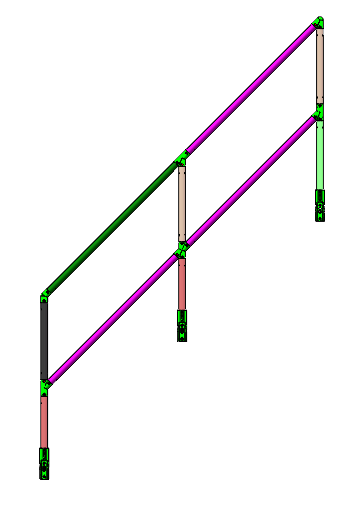

样式C为斜梯扶手，护栏高度和长度允许用户输入自定义值，护栏立柱间距最长不超过1.5米。

样式D为踏步平台扶手，护栏高度和长度允许用户输入自定义值，护栏立柱间距最长不超过1.5米。

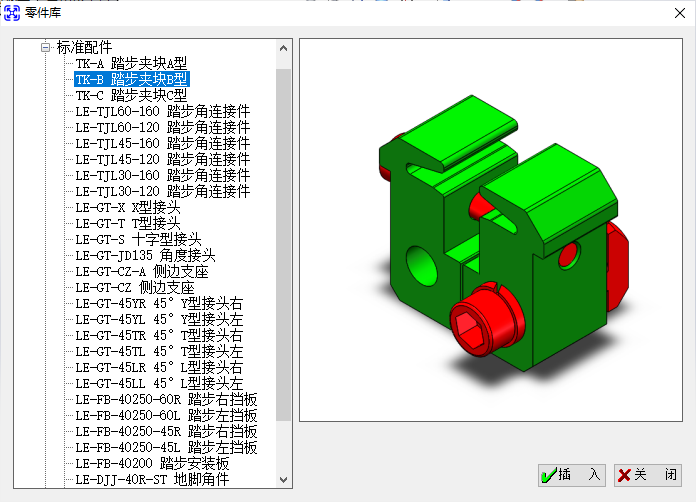

6、  零件库
