电梯井道CAD设计系统

点击观看视频演示

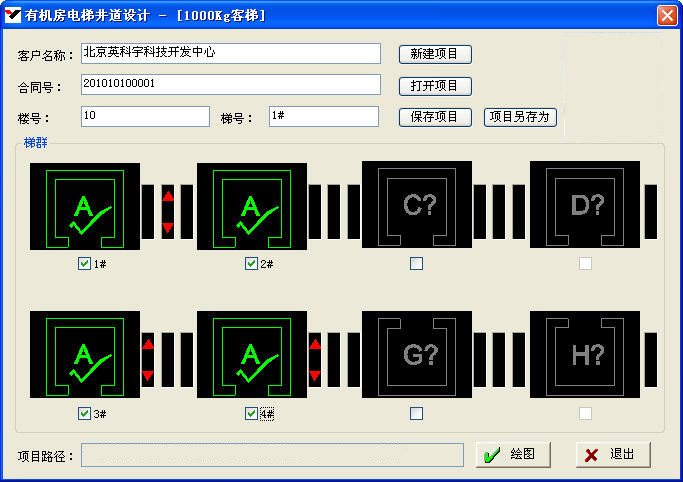

可以进行多梯群设计，呼梯型式自由选择

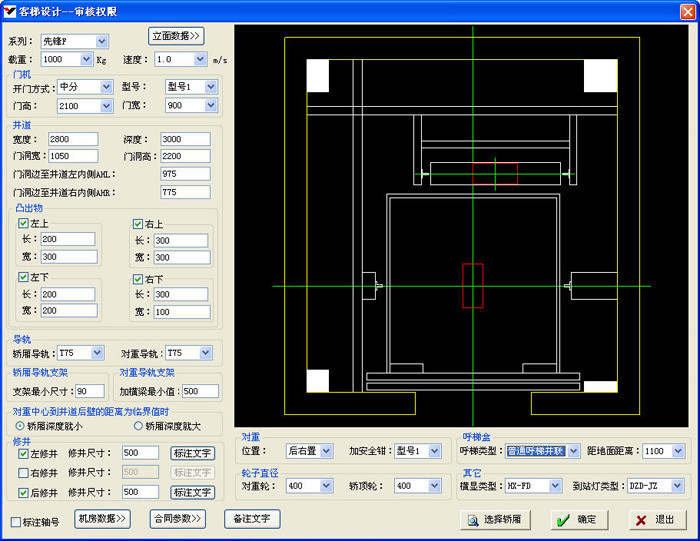

    2. 软件采用可视化的操作界面，用户输入或编辑任何数据时，界面上的幻灯会实时按真实比例变化，可以动态预览电梯的结构。当更改井道尺寸、轿厢规格、对重位置、导轨型号等参数后，电梯的结构布置将会在界面上实时显示，所见即所得。

软件提供了丰富的功能选项，图形能实时预览


    3. 根据井道数据，自动选择出最合适的轿厢并找出轿厢的最佳位置，选择轿厢的过程中，软件能自动进行井道角柱、凸梁、牛腿等凸出物的干涉判断。例如：井道内能否放入轿厢、门机是否和井道壁或凸出物干涉，对重导轨支架是否和井道壁或凸出物干涉，对重中心到井道壁的距离是否满足最小尺寸要求，导轨支架长度是否满足最小要求，轿厢是否和凸出物及对重产生干涉等。如果找不到合适的企业标准轿厢，软件能自动计算出能与当前井道匹配的轿厢尺寸，实现非标轿厢设计。
    4.根据电梯的载重、速度、提升高度及对重是否加安全钳自动选择出默认的轿厢和对重导轨的型号，避免了导轨选型的错误。选型规则保存在后台数据库中，完全对用户开放，用户可以对导轨选型的规则进行调整。用户也可以在电梯设计界面上临时修改导轨的规格。
    5. 用户可以临时修改导轨支架的最小长度，当导轨支架太长时，软件会自动添加横梁，或者提示用户需要修井，用户可以决定是否修井，及修改修井槽钢的位置及标注文字。
    6. 电梯支持中分、中分双折、旁开等开门方式。根据不同的门机型号、开门方式，软件自动计算出轿门地坎的长度。地坎长度的计算方式保存在后台数据库中，完全对用户开放。

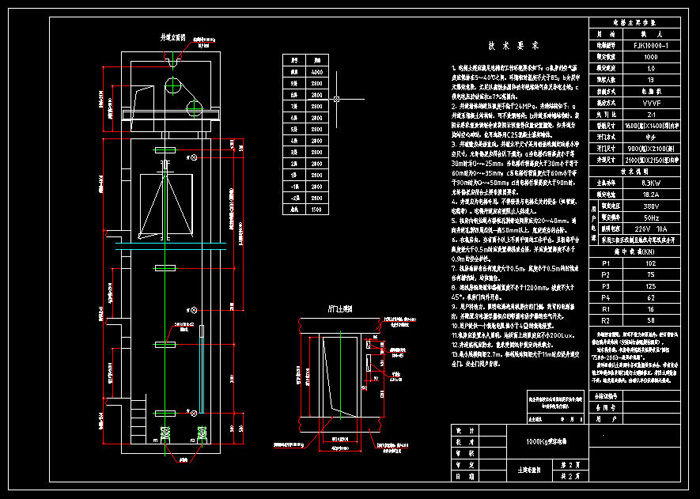

    7. 井道立面图既可以选择哑图示意绘制，也可以详细绘制出了底坑、爬梯、对重、轿厢、顶层、机房及每层的层门高度、层号及层高。根据混凝土，框架(砖混)井道壁结构自动分布出导轨及支架。立面图上，还可以生成并绘制出安全门，并生成了层号、层高、层站表。层站表可以清晰的表达出每层的层高、是否停站、是否贯通等。
    8.用户设计完电梯后，自动生成电梯的投产明细、装箱单。生成投产明细的规则完全开放，用户可以自定义投产明细。

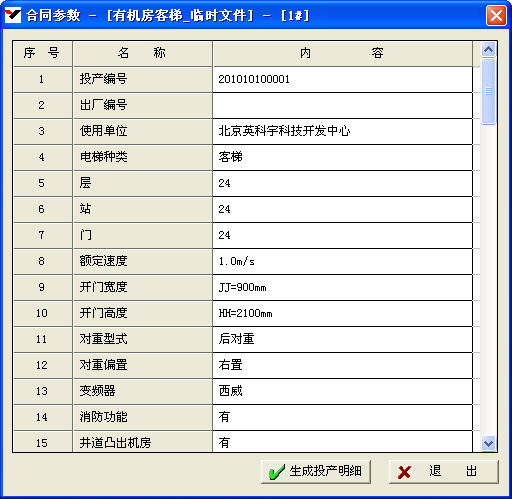

交互界面

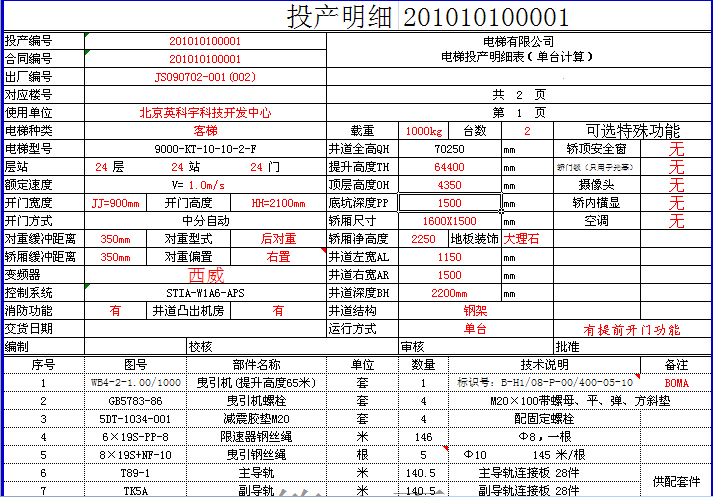

产生的投产明细表

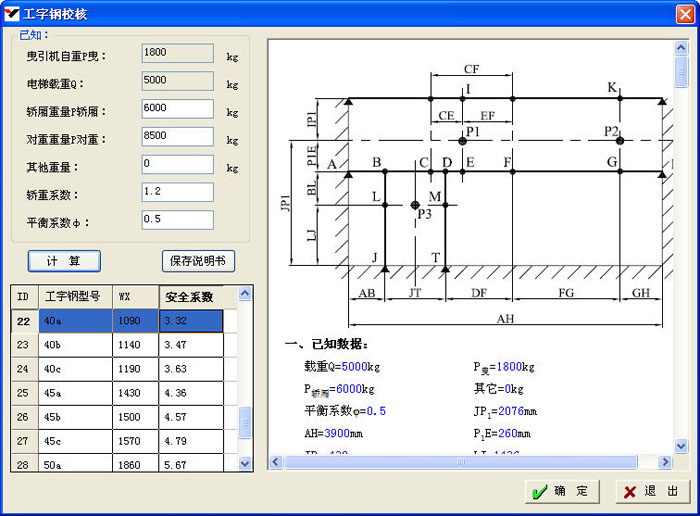

    9.软件具有主梁工字钢受力校核、导轨载荷计算、缓冲器支反力计算、曳引轮包角计算、顶层高度和机房高度验算等功能。

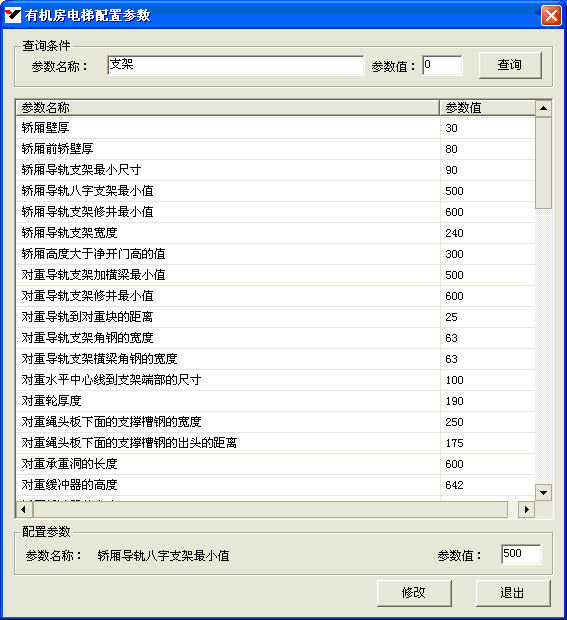

    10.软件所用的数据全部保存在后台数据库中，完全对用户开放，用户可以很方便的对设计数据进行检索，修改和删除。例如企业标准轿厢尺寸、导轨型号、对重尺寸、曳引机、门机及其它的一些配置参数等。

    11. 电梯设计数据以设计项目的形式保存到文件中，以后就可以已有的项目为基础进行少量的修改就能快速完成电梯设计，大大提高设计效率。

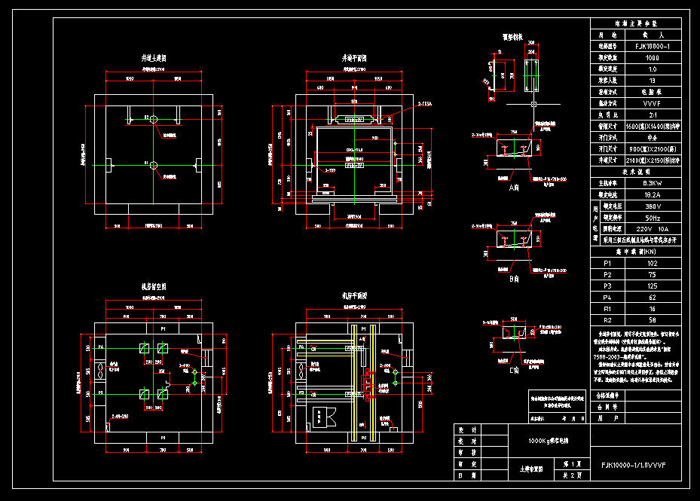

根据用户要求，生成的CAD图纸

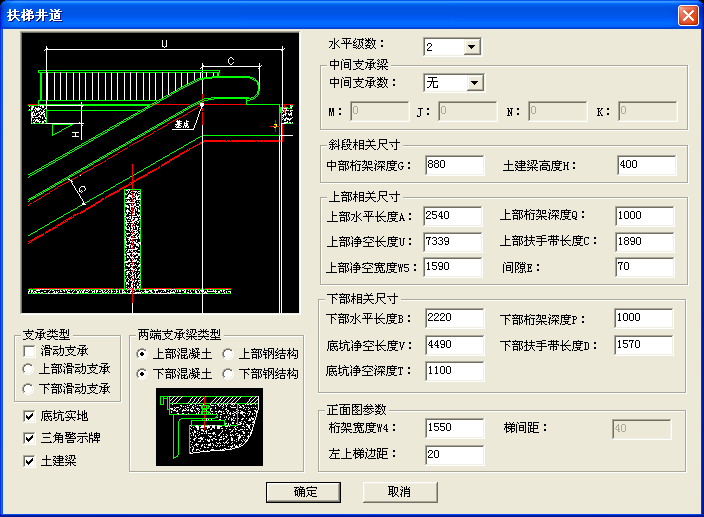

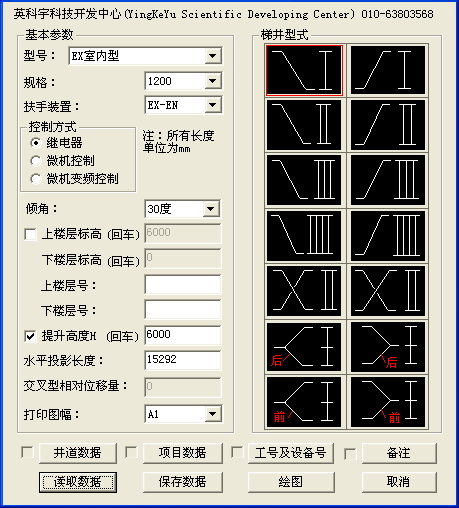

扶梯井道设计系统

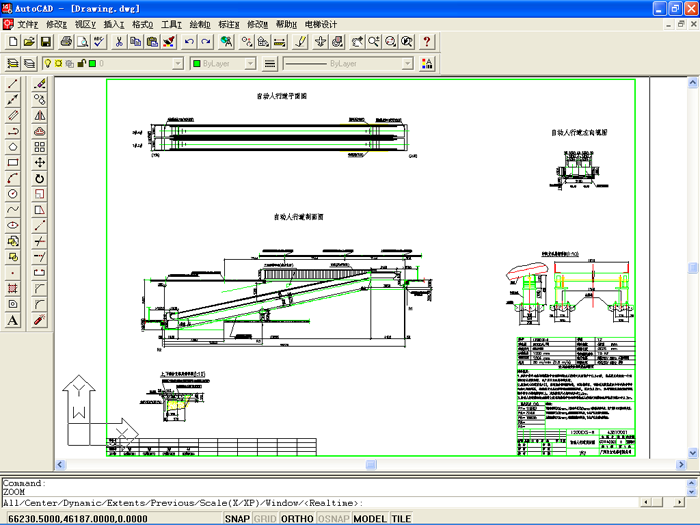

    软件包括：室内型扶梯、室外型扶梯、水平式自动人行道、倾斜式自动人行道等。

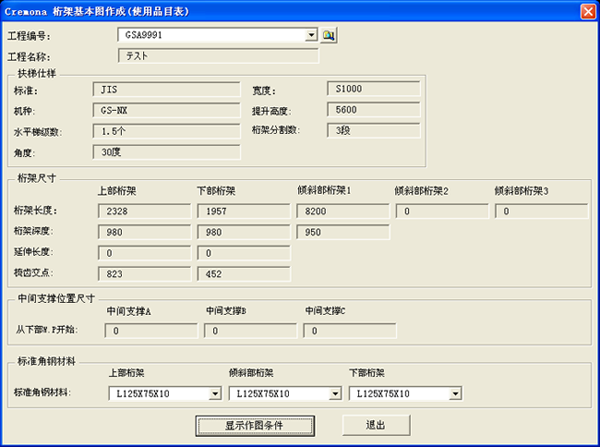

 扶梯桁架力矩矢量图计算系统
     依据企业的要求，系统提供专业、智能、友好的交互对话框，读写数据库，自动在AutoCAD中生成桁架基本图、力矩矢量图、强度计算书和桁架图。
