《ThinkSolid2011》是专为中国工程师开发的专业、智能、全面的三维CAD软件。软件底层源于欧洲30年的卓越3D技术,软件高端基于英科宇软件十多年积累的强大机械设计功能。整个系统拥有当前主流三维CAD软件包含的通用设计功能,具备基于最新国家标准的专业数据及图形库,提供遵循机械行业设计习惯的专业设计模块,具有开放结构,采用中文界面,操作简单,易学易用。相信它一定会助您轻松进入三维设计的全新时代。

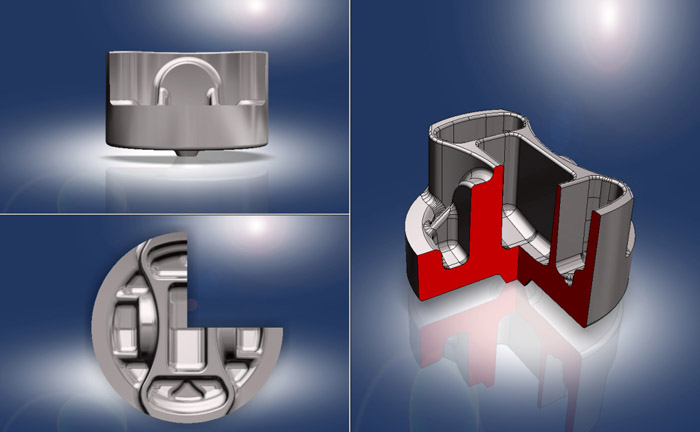

1. 灵活的机械零件设计
在设计零件时,用户只需画出零件的大致结构草图,根据需要标注一个或数个尺寸,然后修改尺寸的值,草图会自动更新。通过拉伸或旋转操作,就可以生成板状或回转体状的零件。软件还可以快速的将二维的DWG/DXF文件转换为三维模型。
软件提供了倒角、倒圆、打孔、切除、增长、拔模、抽壳、复制、阵列等各种专业处理功能,使用户便捷对模型进行各种修改。
软件提供了丰富的板状零件、盘状零件、筋状零件、罩状零件、牙型零件、焊接坡口、键槽及各种槽型等常用零件的结构,用户可以直接调用,与现有零件结合后快速生成各种复杂结构零件。
软件提供了强大的钣金零件设计功能、管道设计功能。

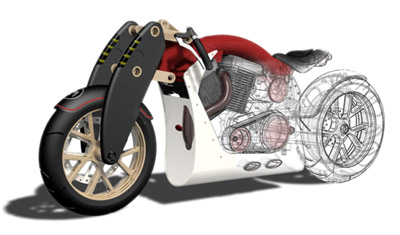

2. 卓越的产品装配设计

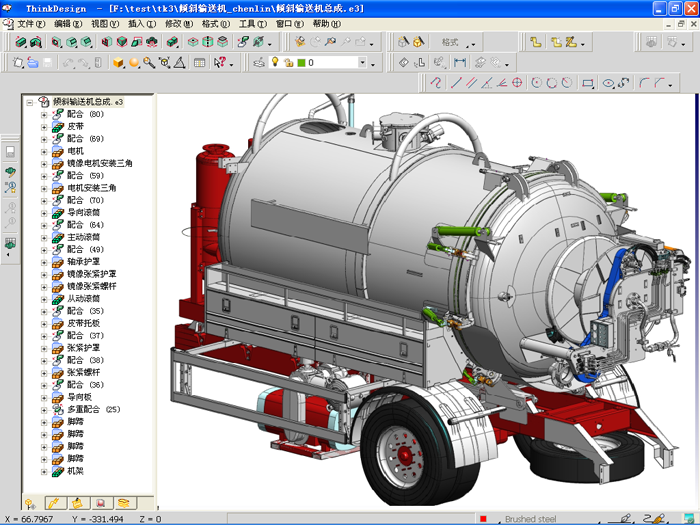

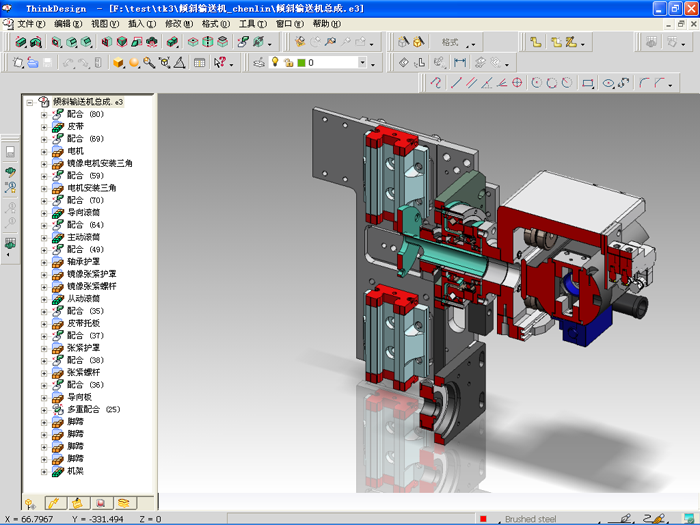

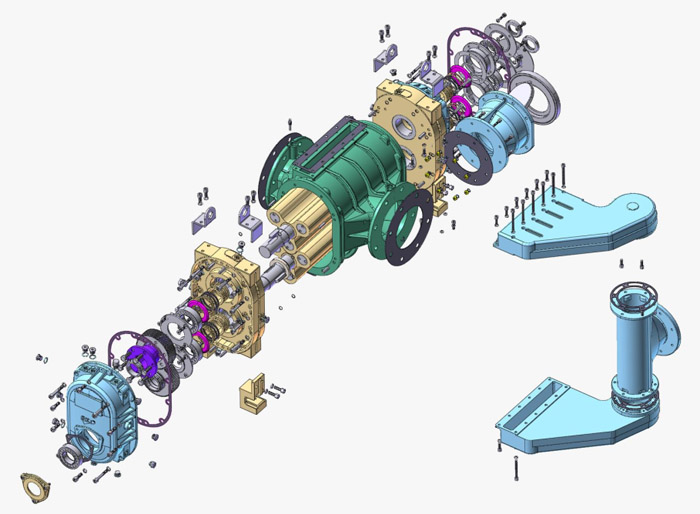

软件以树形目录显示所有装配零部件的层次关系,软件提供了多种零部件的装配关系建立方法,当零件修改后,装配图中的所有零件将按照建立好的装配关系自动更新。软件能够对装配零件进行干涉检查、重量统计、质心及惯性矩计算,能够生成产品的爆炸图及动画演示,生成符合企业要求的零部件汇总表、标准件汇总表、外购件汇总表及图纸目录。
3. 全面的2D工程图生成
软件能自动从3D模型生成二维工程图的各种视图,如:主视图、侧视图、俯视图、轴侧图、剖视图、局部放大图等。
当3D模型修改后,二维工程图自动更新;同样,在二维工程图中修改了尺寸数值后,各视图和3D模型也会自动更新。

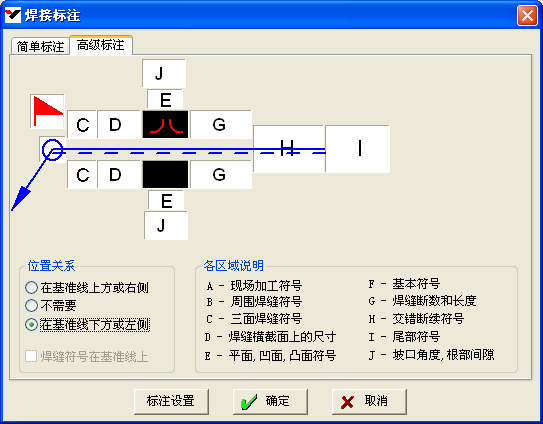

软件提供了全新的粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、向视图、放大图、剖切等标注,各项功能的交互非常专业、直观。
软件提供填写标题栏、序号绘制、明细表生成、标注技术要求、绘制表格、直线尺寸标注、半径尺寸标注、直径尺寸标注等。

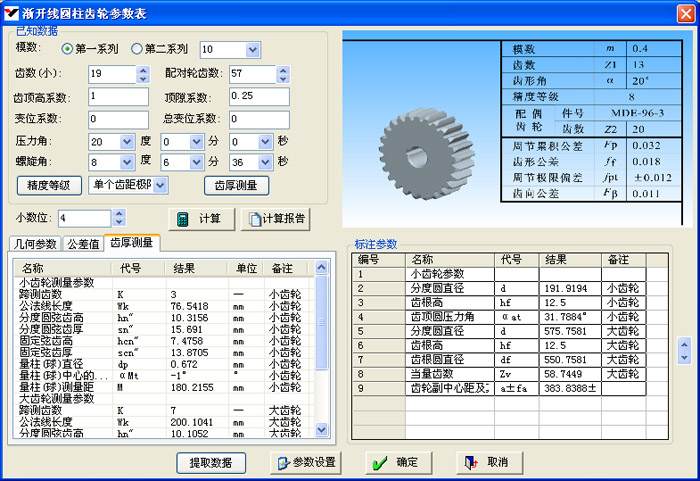

对于齿轮、蜗轮、链轮等,在工程图中还可以自动生成参数表。例如在设计齿轮时,可以根据齿数、模数、变位系数等自动生成三维模型,同时自动计算出公法线长度、跨侧齿数及各种公差,设计准确快速,无须再手工查手册或标准。
4. 最新国标、超大容量、全面修订的参数化标准件、非标件库

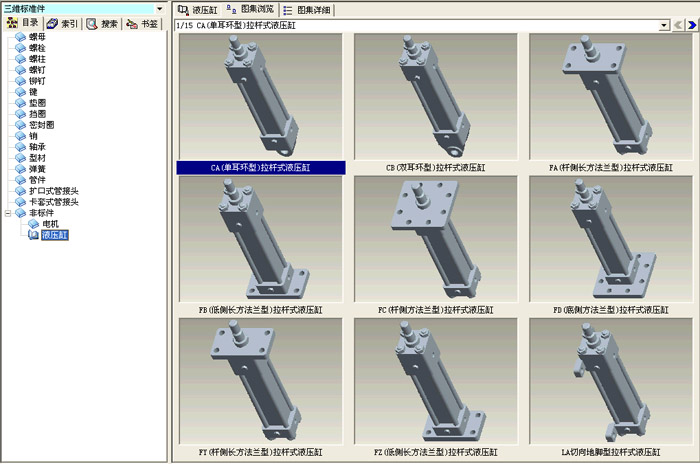

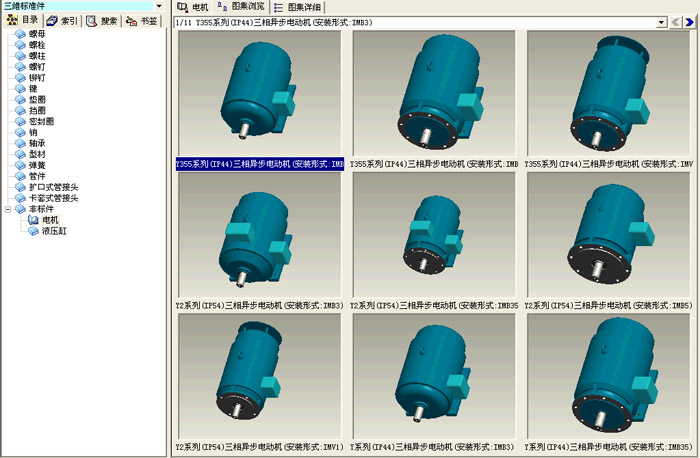

依据截止到2010年最新颁布的国家标准,机械工业出版社最新出版的《机械设计手册》(1-5册),化学工业出版社最新出版的《机械设计手册》(1-5册)和广大用户的推荐资料,建立了完备齐全的标准件和非标件图库,内容包括:螺栓、螺柱、螺母、螺钉、木螺钉、自攻螺钉、铆钉、垫圈、平键花键、销、挡圈、轴承、轴承盖、板材、管材、型材、密封件、润滑件、操作件、联轴器、螺孔、沉孔、中心孔、砂轮越程槽、焊接坡口、弹簧、管件与管接头、电机、减速器、气缸、液压缸、塑料模具、滚珠丝杠、线性滑轨、机床夹具、机床刀具、丝锥、起重件、输送件、变压器、电力铁塔等,库中共有数万个标准件,所有标准件都具有开放数据结构,可以添加或修改数据。从插入的图形中可以提取出零件的物理属性(如名称、代号、数量、重量等),可以方便地在图中查看或标注,也可以直接将这些数据统计到明细表中,并可以将明细表数据导出到外部文件。这样,设计人员就避免了大量重复、枯燥的绘制和统计工作,大大提高了设计的效率和准确度。
5. 专业的常用机械零件设计

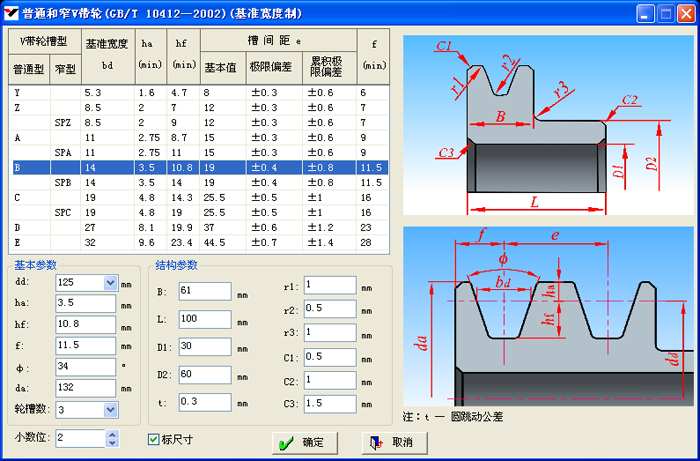

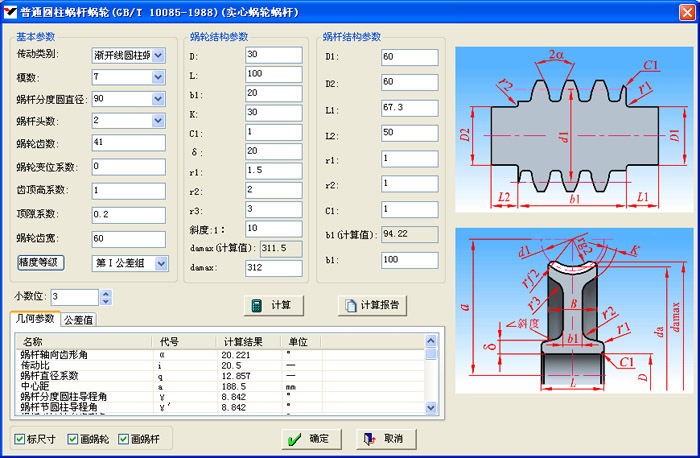

本软件提供了齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮、凸轮、弹簧、花键、V带轮、同步带轮的专业设计模块,软件根据每一零件的特点提供了专业的交互界面,数据选择或输入非常便捷。数据交互完毕后软件会自动计算其他数据并进行数据检查。之后根据尺寸自动绘制出零件模型及对应的二维工程图。模型生成后用户可对模型进行修改。
6. 先进的三维组件设计
软件提供先进的组件设计功能,确保高效、准确完成设计工作。例如:

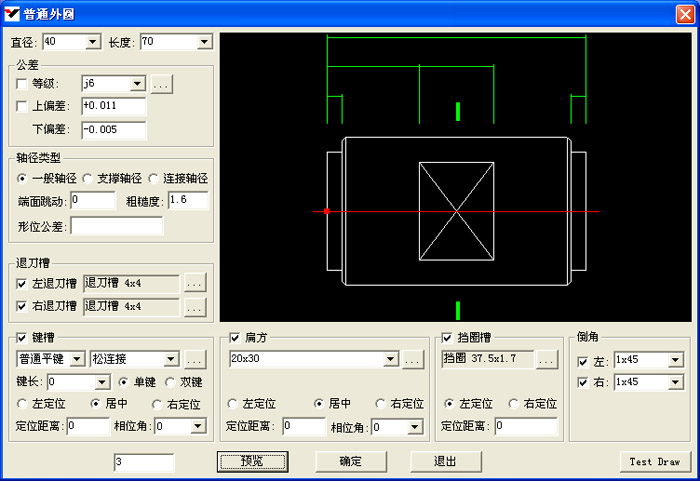

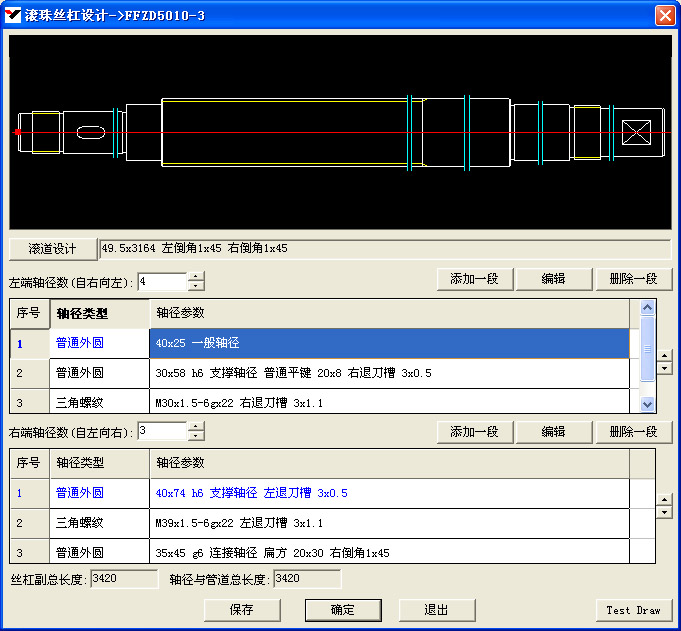

在绘制轴类零件时,软件可以自动绘制普通外圆、锥度外圆、方头、矩形花键、三角螺纹轴段。当绘制轴段时,自动确定轴段公差、键槽、挡圈槽、扁方、退刀槽、倒角等。

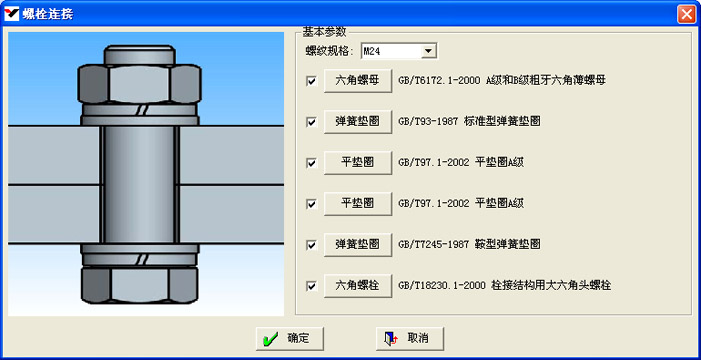

在绘制螺栓连接时,软件会同时提供螺栓、螺母、垫圈的选择,之后会自动将这些标件插入并装配在正确的位置。
在选择轴承时,软件可以自动把相关的轴承盖、连接螺栓、垫圈、密封圈、挡圈等自动生成并调入当前的组件中,自动在所需位置生成螺孔等特征。
7. 全新的图形符号库
软件提供依据最新国家标准建立的液压、气动、电气、建筑、暖通、空调、给排水等符号库,所有符号库都具有开放结构,可方便地建立新库,添加新内容。
8. 机械工程材料电子手册

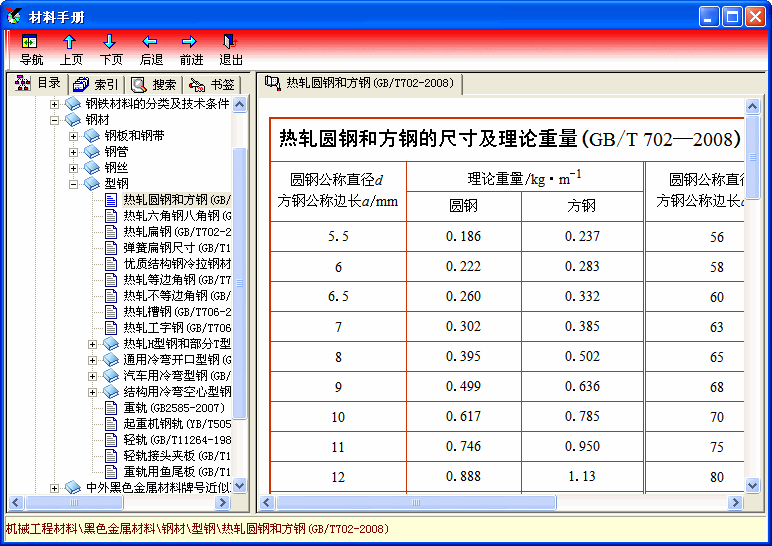

软件提供了全面的机械工程材料数据,内容涉及铸铁、钢、有色金属材料、粉末冶金材料、非金属材料、复合材料等,手册图文并茂,使用简单快捷、搜索查询方便。
9. 与AutoCAD兼容
软件提供了与DWG文件的高度兼容性,二维工程图可以直接导入本软件,并如同原生文件一样进行编辑、重用。
10. 为企业定制开发专业设计、计算软件及解决方案
化工设备设计解决方案
起重机设计解决方案
管道及布线设计解决方案
钣金零件设计解决方案
逆向工程解决方案
概念设计解决方案
工模具设计解决方案
注塑模具解决方案
汽车板料回弹补偿解决方案
