10.1.1 绘指引线

     【绘指引线】命令用来绘制序号引线和序号。
      执行【绘指引线】命令的方法如下：
      ● 单击菜单栏中的【序号】→【绘指引线】命令。
      ● 单击【序号】工具栏中的按钮。
      ● 在命令行输入【HZYX】。

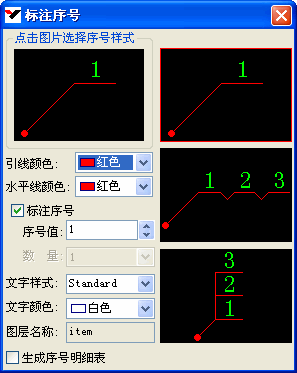

      执行本命令后，弹出【绘指引线】对话框，如图10-1所示。


图10–1  【绘指引线】对话框

      对话框中各参数介绍如下：
      [指引线样式]：此项将显示出三种序号指引线样式。
      [引线颜色]：此项用于指定序号的引线颜色。
      [水平线颜色]：此项用于指定序号的水平线颜色。
      [标注序号]：勾选此项，则绘制指引线后标注序号，否则只绘制指引线。
      [序号值]：此项指定当前所要绘制的序号值。
      [文字样式]：此项指定序号文字的字型。
      [文字颜色]：此项指定序号文字的颜色。
      [图层名称]：此项显示序号图层的名称供参考，在此处不能修改序号图层的名称，只能使用“图层控制”命令修改。
      在对话框中指定好各项参数后，根据命令行提示：
      请点取序号引出位置＜回车退出＞:
      在图中点取序号指引线的起点，之后命令行提示：
      请点取序号标注位置，回车改变方向，ESC退出:
      此时按下回车键将切换水平线和序号文字标注的方向，直接在图中点击左键指定序号的标注位置。重复可以继续绘制更多的序号，序号值会自动加1，回车结束命令。
