9.2 图库维护

     【图库维护】命令用于对当前的符号库内容进行维护保存。
      单击菜单栏中的【其它】→【图库维护】命令。
      执行本命令后，弹出【图库维护】对话框，如图9-35所示。

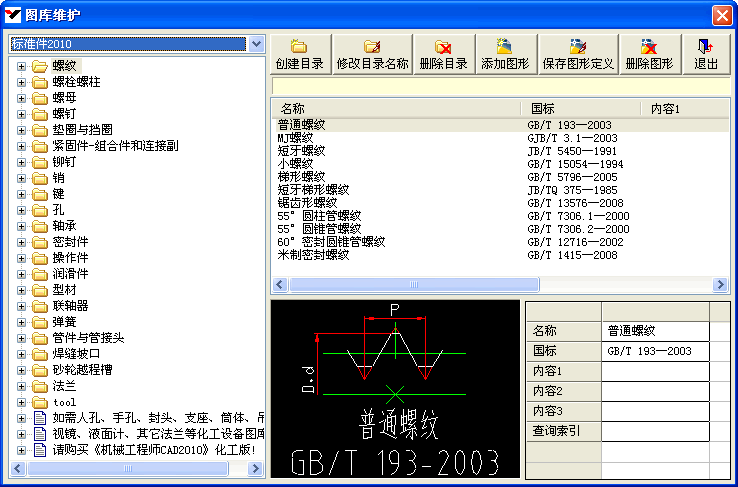

图9-35  【图库维护】对话框

      图形库是由若干不同专业的图形库组成的，包括标准件、液压符号库、气动符号库、化工符号库、电气平面图符号库、电气原理图符号库。为了便于图库内容的分类，每一个图库中由若干子库组成，如界面左侧树形目录所示，其中每一个文件夹表示一个图形子库，图形子库可以按层次关系分为若干层次。每一个子库中包含若干图形，在目录中点取子库后，右侧显示所有子库下的图形名称、内容及视图。
      [创建目录]：点击此按钮，弹出【请输入新目录名称】对话框，在其中输入要新建的子图库名称或选择创建根目录，单击“确定”按钮即可。
      [修改目录名称]：只能修改用户新建的目录名称，系统目录不能修改。
      [删除目录]：只能删除用户新建的目录，系统目录不能删除。
      [添加图形]：点击此按钮，弹出【请输入图形名称】对话框，在其中输入要新建的图形名称，单击“确定”按钮，命令行提示：
      请选择要入库的图形:
      选择对象:
      在图中选取需要添加的图形，之后命令行提示：
      请输入图形的插入点＜回车取中心点＞:
      点取插入点或回车取中心点(以后调用符号时，此点为该符号的插入基点)，完成选择后图形消失返回对话框，同时，图形被添加到库中。
      [保存图形定义]：添加图形后，对话框中显示图形的视图，可以进行名称、国标、内容、查询索引的填写，然后点击“保存图形定义”按钮，则在调用图形时可以查看明细内容。
      [删除图形]：删除用户所新建的图形，系统图形不能删除。
