9.1.10 弧线轴网

     【弧线轴网】命令用来生成弧线轴网，并提供与直线轴网连接的处理。
      执行【弧线轴网】命令的方法如下。
      ● 单击菜单栏中的【其它】→【弧线轴网】命令。
      ● 在命令行输入【HXZW】。

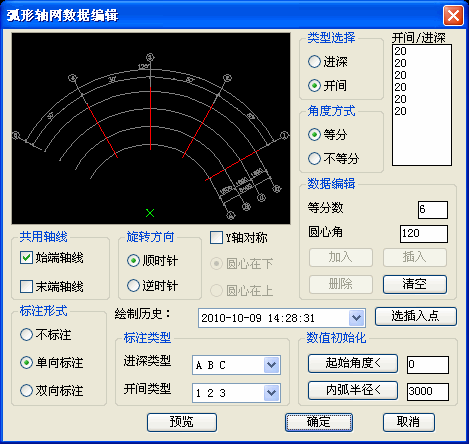

      执行本命令后，弹出如图9-7所示的【弧形轴网数据编辑】对话框，对话框由3部分组成，各选项功能分别介绍如下。


图9-7  【弧形轴网数据编辑】对话框

      1．轴网尺寸区
     【类型选择】：本选项组中包括开间、进深，可以在其中任选一项，决定当前编辑的数据项类型。
      [进深]：以圆心到圆周排列的进深尺寸序列。
      [开间]：以旋转方向决定的开间划分序列，用角度表示，以度(°)作为单位。
     【开间/进深】：用来显示当前“进深”或”开间”数据的序列，开间为角度，进深为长度。
      [角度方式]：当点选“开间”单选钮时，“角度方式”选项组可用。
      [等分]：点选该单选钮时，在“数据编辑”选项组中输入“等分数”、“圆心角”即可。
      [不等分]：点选该单选钮时，在“数据编辑”选项组中按顺时针旋转方向输入“重复数”、“圆心角”的序列。
     【数据编辑】选项组：用来输入开间或进深尺寸数据。
      [重复数或等分数]：长度或者角度的重复次数(等分时为等分数)。
      [尺寸或圆心角]：输入“进深”参数时为长度尺寸，输入“开间”参数时为角度(等分时表示总包含角度)。
      [加入]：单击该按钮将“数据编辑”选项组中的数据加入到“开间/进深”列表框中，放在已有数据项的下边。
      [插入]：单击该按钮将“数据编辑”选项组中的数据插入到“开间/进深”列表框中，放在当前数据项的上边。在单击该按钮前，需要先在“开间/进深”列表框选择要插入的位置。
      [清空]：单击该按钮将清空“开间/进深”列表框中的数据。
      [删除]：单击该按钮将删除“开间/进深”列表框中被选中的数据项。在单击该按钮前，需要先在“开间/进深”列表框选择要删除的数据项。
      2．轴网标注区
     【标注形式】选项组：用来选择轴网标注的形式。
      [不标注]：画出轴网的同时不标注轴号及尺寸。
      [单向标注]：画出轴网的同时，在进深的右侧和开间的最外侧标出轴号及尺寸。
      [双向标注]：画出轴网的同时，标出进深的两侧和开间的内外侧轴号及尺寸。
      [标注类型]：选项组：用来选择轴网标注的类型。
      [开间类型]：在已列出的类型中选择要标注开间轴号的形式。
      [进深类型]：在已列出的类型中选择要标注进深轴号的形式。
      3．其他区
     【共用轴线】选项组：表示与其他轴网结合处的轴线是否画出，如果和其他轴网共用，那么此处的轴线就不需画出来。共用有4种形式：始侧共轴线、末侧共轴线、双侧共轴线和双侧不共用。要与其他轴网相连接，还要注意调整起始旋转角度，插入点位置、进深尺寸等。
     【旋转方向】选项组：表示轴网由起始边到终止边生成的旋转方向，有顺时针和逆时针两种。
      [顺时针]：以始边为基准边，轴网按顺时针方向生成。
      [逆时针]：以始边为基准边，轴网按逆时针方向生成。
      [Y轴对称]：表示以对称于Y轴的方式绘制圆弧轴网。勾选该复选框后，起始角度无效。
      [圆心在下]：绘制上凸形的轴网。
      [圆心在上]：绘制下凹形的轴网。
      [起始角度]：指圆弧轴网起始边与X轴的正方向夹角。
      [内弧半径]：指圆弧轴网最内侧环向轴线的半径。
      [选插入点]：用来给圆弧轴网定位，有3种插入点：圆心、内弧始点、外弧始点。
      例：下面结合一个实例介绍这个对话框的使用方法，输入如下数据。
                  进深参数           2100，2*3300
                  开间参数           20°，3*30°
                  角度输入方式       不等分
                  旋转方向           逆时针
                  内层弧轴线半径    9000
                  直轴线初始转角    25
                  Y轴对称           不选
      其具体操作步骤如下：
      (1) 输入“进深/开间”参数，输入的方法与直线轴网中的基本相同，只是在输入“开间”的角度时，角度输入方式有“等分”与“不等分”两种方式。如果轴网中开间角度都相等可选择“等分”方式，此时“参数编辑”选项组中的4个用于输入参数的按钮不起作用，用户只需在键入圆心角度和等分数后按＜Enter＞键，角度参数便列入“开间/进深”列表框中了。如选择“不等分”方式，输入方法与进深输入相同。本例中选择“不等分”方式。
      (2) 确定旋转方向，用户可根据需要选择“顺时针”或“逆时针”。本例中选择“逆时针”方式。
      (3) 确定内层弧轴线半径及第一根轴线起始角度，本例中分别为9000和25°。如果选用“Y轴对称”方式，则弧线轴网的扇形是关于Y轴对称的，此时，不必选择转角，但要选定圆心在上还是在下。
      (4) 选定共用轴线的形式和基点，本例的弧线轴网因为未与其他轴网连接，所以选择了两侧线都绘制的形式，基点也可以选择任何一个位置。但如果所绘制的弧线轴网是与其他轴网相连的，则应考虑共用的轴线不要绘制，基点选在连接交点上。
      所有数据都输入完毕之后，单击“确定”按钮，命令行提示：
      旋转90度(A)/改插入角(F)/改基点(D)/点取插入点＜回车退出＞：
      命令行提示与“直线轴网”相似。指定轴网插入点后，生成一个弧线轴网，如图9-8所示。


图9-8  生成的弧线轴网

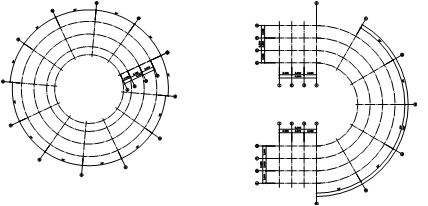

      圆形轴网是圆弧轴网的一种特例，只需在输入开间尺寸时将角度值设置为360°。如图9-9左图为一个圆形轴线，右图为直线与弧线连接轴网。


图9-9  弧线轴网
