9.1.1 液压符号库

     【液压符号库】用来调用液压符号库中的各种符号。分为【液压泵、液压马达和液压缸】、【机械控制装置和控制方法】，【压力控制阀】，【方向控制阀】，【流量控制阀】，【油箱】，【流体调节器】，【检测器、指示器】、【其它辅助元器件】、【管路、管路连接口和接头】。
      单击菜单栏中的【其它】→【液压符号库】下的符号名称，弹出【液压符号】对话框，如图9-1所示。

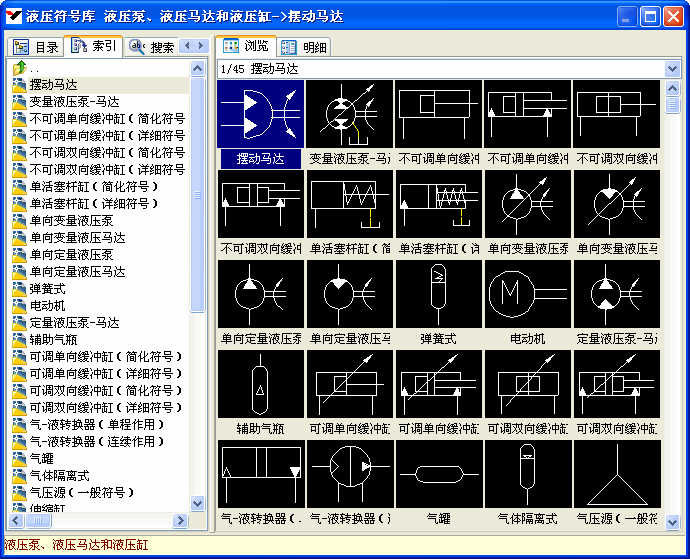

图9-1  【液压符号】对话框

      选择所需符号，双击左键，对话框关闭，命令行提示：
      请给出定位点/比例(B)/旋转90度(A)/任意角度(F)/X翻转(X)/Y翻转(Y)/插入点(D)/恢复(C):
      此时可在图中点取符号的定位点，操作方法请参考【长圆孔】命令，之后此液压符号即可绘制出来。
