8.1.1 什么是尺寸驱动
尺寸驱动(又称参数化绘图)，是指通过修改已有图形的尺寸生成新的图形，新图与原图具有相同的几何图形关系，但尺寸或部分尺寸不同。
CAD软件具有了这项功能后，工程师在设计图形时就只需考虑几何图形的形状，而不再关心具体的尺寸了。当需要生成不同尺寸的图形时，这个工作将由计算机来完成。这样，工程师就会从繁重的绘图工作中解脱出来，把精力投入到图形的设计工作中去。图8-1说明了尺寸驱动过程。
CAD软件具有了这项功能后，工程师在设计图形时就只需考虑几何图形的形状，而不再关心具体的尺寸了。当需要生成不同尺寸的图形时，这个工作将由计算机来完成。这样，工程师就会从繁重的绘图工作中解脱出来，把精力投入到图形的设计工作中去。图8-1说明了尺寸驱动过程。

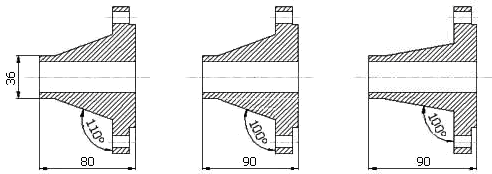

初始图形 修改角度和水平尺寸 结果图形
图8-1 尺寸驱动
