7.2.12 移动界线位置

     【移动界线位置】命令用来移动直线尺寸两端界线的位置。
      执行【移动界线位置】命令的方法如下：
      ● 单击菜单栏中的【尺寸】→【尺寸编辑】→【移动界线位置】命令。
      ● 单击【尺寸编辑】工具栏中的按钮。
      执行此命令后，命令行提示：
      选择尺寸：
      选取要移动其界线的尺寸(如图7-16所示的[1])，命令行提示：
      点取需移动的界线：
      点取新的界线位置：
      选取要移动的尺寸界线(如图7-16所示的[2])，再点取新的尺寸界线位置(如图7-16所示的[3])，可多次点取。确定后按回车键，所选尺寸界线移动完毕，相应的尺寸数值亦随着改变。如图7-16所示，尺寸值由[63]变成[52]。

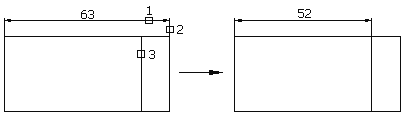

图7-16  移动尺寸界线位置
