7.1.5 坐标

     【坐标】命令用于标注某一点的X坐标/Y坐标或XYZ坐标。
      1．X坐标/Y坐标
      执行【X坐标/Y坐标】命令可单击菜单栏中的【尺寸】→【坐标】→【X坐标】/【Y坐标】命令。
      执行此命令后，命令行提示：
      指定点坐标：
      指定要标注的点，命令行提示：
      指定引线端点或“X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)”：
      指定要标注的位置，则可以将X坐标、Y坐标标注出来。
      2．XYZ坐标
      执行【XYZ坐标】命令的方法如下：
      ● 单击菜单栏中的【尺寸】→【坐标】→【XYZ坐标】命令。
      ● 单击【尺寸标注】工具栏中的按钮。

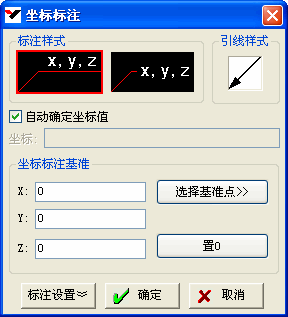

      执行此命令后，弹出【坐标标注】对话框，如图7-2所示。


图7-2  坐标标注

      [标注样式]：此项提供了两种标注样式供选择。
      [引线样式]：点击此项可以选择引线样式，引线样式有箭头直线、圆点直线、直线、不画直线四种样式。
      [自动确定坐标值]：勾选此项，命令将自动选择鼠标所在位置的坐标点，否则，由用户输入坐标值。
      [标高标注基准]：此项用来输入坐标基准点的X、Y、Z坐标值，当勾选“自动确定坐标值”时，坐标值是当前坐标值和此项数值的差。点击“选择基准点”按钮，可以用鼠标在图形中点取一点来确定基准坐标。点击“置0”按钮将基准的X、Y、Z坐标都置为0。
      [标注设置]：设置坐标标注中的文字样式、文字高度、文字颜色等标注参数。
      点取“确定”按钮，命令行提示：
      请点取坐标标注点＜回车退出＞:
      请点取坐标标注位置＜回车退出＞:
      点取坐标标注点和标注位置，即可绘出所需坐标标注。可多次点取坐标标注的位置。回车结束命令。
