6.5.1 技术文件管理

     【技术文件管理】命令用来管理技术文件(如技术要求文件)并将当前文件中的内容绘制到图上。文字标注在当前层，应用了当前文字样式中指定的字体，文字颜色随层。
      执行【技术文件管理】命令方法如下：
      ● 单击菜单栏中的【标注】→【技术文件管理】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【WJ】。
      选取本命令后，弹出【技术文件管理】对话框，如图6-54所示。

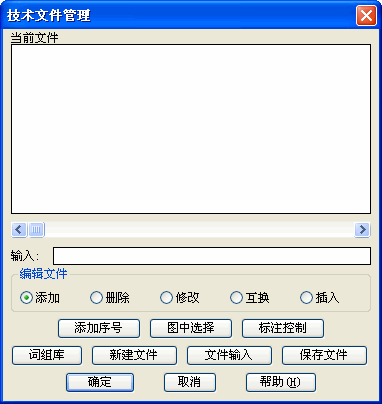

图6-54  【技术文件管理】对话框

      对话框中各项参数功能介绍如下：
      [当前文件]：列出了当前标注文字的所有内容。
      [输入]：输入文字内容，或者编辑已有的内容。
      [添加]：选择此项，在“输入”框内输入文字并回车，新的一行将被添加到“当前文件”列表框内。
      [删除]：选择此项，在“当前文件”列表框点取一行时，这一行将被删除。
      [修改]：选择此项，在“当前文件”列表框点取一行时，这一行将被“输入”框的内容代替。
      [互换]：选择此项，在“当前文件”列表框点取两个行时，这两行将互换位置。
      [插入]：选择此项，在“当前文件”列表框内点取一个行时，“输入”框的内容将插到这行前面。

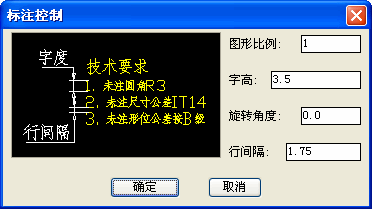

      [标注控制]：点取此项，弹出“标注控制”对话框，如图6-55所示。可以在此对话框中修改图形比例、文字高度、旋转角度和行间隔。

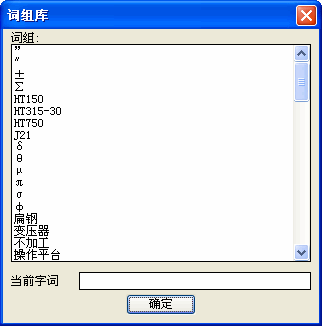

图6-55  【标注控制】对话框                       图6-56  【词组库】对话框

      [词组库]：点取此项，弹出【词组库】对话框，如图6-56所示。对话框中列出了常用词组，点取所需的词组后，词组就出现在“当前字词”编辑框内。可以选取多个词组，确定后，这行文字就在【技术文件管理】对话框的“输入”编辑框中。
      [文件输入]：点取此项，命令将弹出“选择文件”对话框，让您选择一个扩展名为DAT的数据文件。之后，命令将把这个文件中的内容显示到“当前文件”列表框内。
      [保存文件]：命令将把这个文件中的内容保存到扩展名为DAT的数据文件中。
      [新建文件]：“当前文件”框中的内容将全部被清除。
      [添加序号]：可在当前文件从第二行开始自动加序号：1、2、3、……。
      [图中选择]：从图中点选或框选文字加入到当前文件中来。
      点击“确定”按钮，命令行提示：
      点取标注左上角点：
      点取要标注文字的左上角位置，“当前文件”中的内容即可被标注出来。
