【标注国标】命令用来标注使用本软件绘制的标准件、非标件。
执行【标注国标】命令方法如下:
● 单击菜单栏中的【标准件】→【标注国标】命令。
● 单击【标准件】工具栏中的按钮。
● 在命令行输入【BZGB】。
选取本命令后,命令行提示:
选择标准件,回车结束:

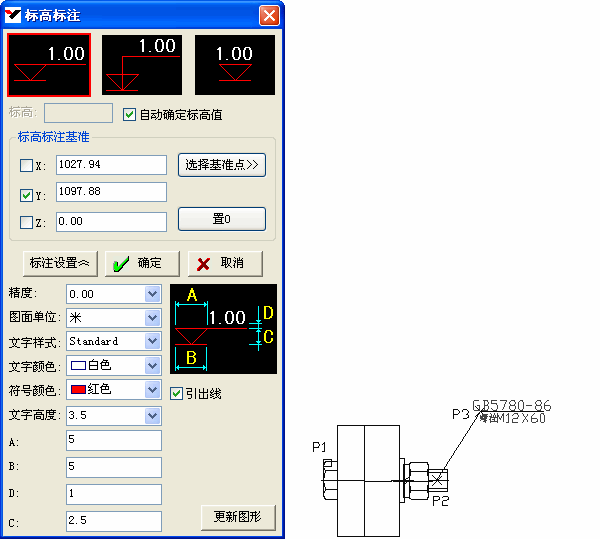

选取图中需要标注的标准件,如图6-43 b)中点P1选取螺栓,之后命令行提示:
a ) b )
图6-43 标注图标
点取标注位置:
在标准件图形中点取一点作为标注指引线的引出位置,如图6-43 b)的[P2]点,之后命令行提示:
请给出定位点或 [右键改文字位置/设置(S)]:
移动鼠标在图中合适位置指定标注位置,如下图的[P3]点,之后,命令将标注内容绘制出来;此时也可以点击右键切换标注方向;还可以输入[S]对标注形式进行设置。输入[S]后,弹出对话框,如图6-43 a)所示,参考对话框中的示意图设置各项参数。
