6.1.16 标高标注

     【标高标注】命令用来标注标高。
      执行【标高标注】命令方法如下：
     ● 单击菜单栏中的【标准件】→【标注国标】命令。
     ● 单击【工艺】工具栏中的按钮。
     ● 在命令行输入【BGBZ】。
     选取本命令后，弹出【标高标注】对话框，如图6-42所示。对话框中共有三种标注样式，点取一种样式，即选取相应的标注样式。对话框中各项参数介绍如下：

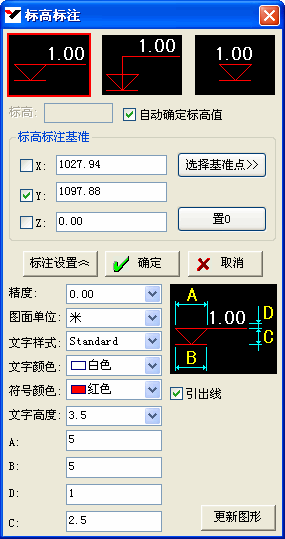

图6-42  【标高标注】对话框

     [标高]：此项用来输入标高值，当勾选“自动确定标高值”时，此项将动态显示鼠标所在位置的数值。
     [标高标注基准]：此项用来输入标高基准点的X、Y、Z坐标值，当勾选“自动确定标高值”时，标高值是当前坐标值和此项数值的差。点击“选择基准点”按钮，可以用鼠标在图形中点取一点来确定基准坐标。点击“置0”按钮将基准的X、Y、Z坐标都置为0。
     点取“确定”按钮，按命令行的提示在图中点取标注位置，即可绘出所需标注。
