6.1.9 引线标注

     【引线标注】命令用来生成引线标注。
      执行【引线标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【引线标注】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【YXBZ】。
      选取本命令后，弹出【引线标注】对话框，如图6-27所示。


图6-27  【引线标注】对话框

      对话框中各项参数介绍如下：
      [标注样式]：在此项中选择引线标注的样式。
      [标注内容]：在此项中填写标注内容，下拉列表框中保存最近的标注内容。
      [箭头图标]：点击此图标可以控制引出线的引出位置点是用箭头还是用实心圆点绘制。
      [提取国标]：点击此按钮，命令将关闭对话框，此时可在图中选择标准件或非标件，之后对话框再次弹出，标准件或非标件的数据自动显示在标注内容中。

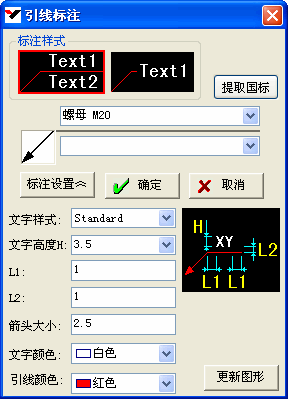

      [标注设置]：点取此项，弹出【标注设置】对话框如图6-28所示，从中可以修改各个标注参数。在弹出对话框的同时，命令行提示：
      请点取标注引出位置＜回车退出＞:
      请点取标注位置＜回车退出＞:
      按命令提示，确定标注引出点和标注位置，则引线标注绘出，继续可绘制更多的标注，取消结束命令。


图6-28  【标注设置】对话框
