6.1.7 中心孔标注

     【中心孔标注】命令用来标注轴类零件的中心孔。
      执行【中心孔标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【中心孔标注】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【ZXKBZ】。

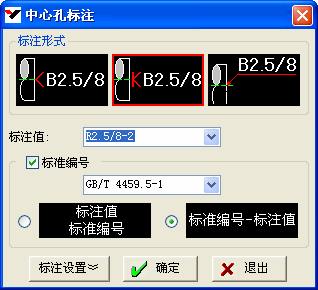

      选取本命令后，弹出【中心孔标注】对话框，如图6-24所示。


图6-24  【中心孔标注】对话框

      对话框中各项参数介绍如下：
      [标注形式]：命令提供三种标注形式，点取所需的标注的形式。
      [标注值]：在此项中填写中心孔的标注值。
      [标准编号]：在此项中填写标准编号及选择标注样式。

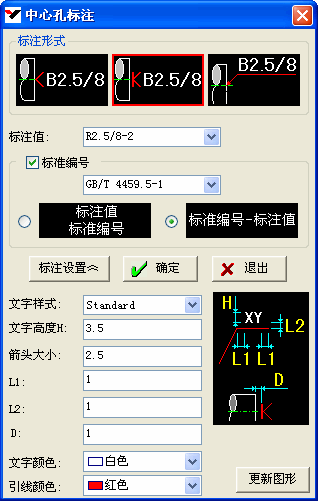

      [标注设置]：此项用于设置标注的参数值，点击此按钮，弹出参数设置对话框，如图6-25所示。


图6-25  【参数设置】对话框

      在对话框中设置好各项参数后，点击“确定”按钮，命令行提示：
      请点取标注点＜回车退出＞:
      请确定标注位置＜回车退出＞:
      在图中的标注位置点取一点，拖动鼠标确定标注的位置，之后命令结束。图6-26是命令绘制的几种标注样式。


图6-26  中心孔标注
