5.8.3 压缩弹簧1

     【压缩弹簧1】命令用来绘制压缩弹簧。
      执行【压缩弹簧1】命令方法如下：
      ● 单击菜单栏中的【常用件】→【弹簧】→【压缩弹簧1】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【YSTH1】。
      执行本命令后，弹出【压缩弹簧】对话框，如图5-44所示。当选择了材料直径后，软件会自动依据国标数据查出对应的弹簧中径，输入各项数据，确定后，命令将画出压缩弹簧的完整图形。

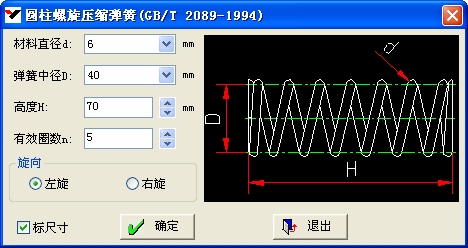

图5-44  【压缩弹簧】对话框
