5.4.1 基本蜗轮蜗杆

     【基本蜗轮蜗杆】命令用来绘制基本蜗轮蜗杆。
      执行【基本蜗轮蜗杆】命令方法如下：
      ● 单击菜单栏中的【常用件】→【普通圆柱蜗轮蜗杆】→【基本蜗轮蜗杆】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【JBWL】。
      执行本命令后，弹出【普通圆柱蜗杆蜗轮(基本蜗轮蜗杆)】对话框，如图5-37所示。具体操作请参考5.2.1【基本齿轮】命令。

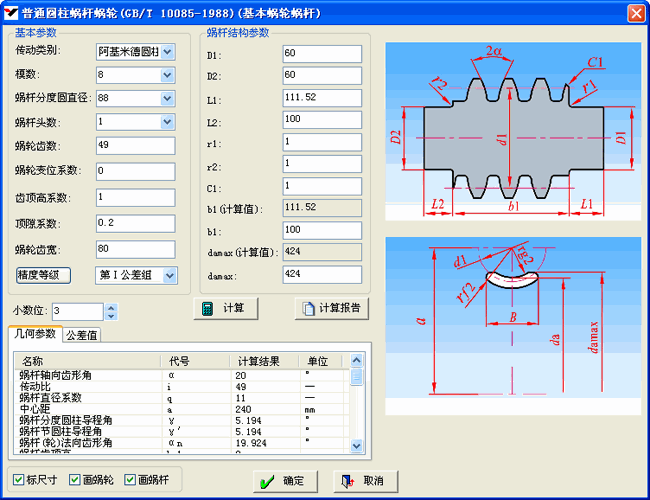

图5-37  【普通圆柱蜗杆蜗轮(基本蜗轮蜗杆)】对话框

      在对话框中，b1和damax的计算值显示在两个编辑框中，它们的实际值需要从另外两个编辑框中输入，这样既可以修改这两个值，也能同时参考计算值。
