5.3.5 2006版圆锥齿轮

     【圆锥齿轮】命令用来绘制圆锥齿轮。
      执行【圆锥齿轮】命令方法如下：
      ● 单击菜单栏中的【常用件】→【直齿圆锥齿轮】→【2006版】→【圆锥齿轮】命令。
      ● 在命令行输入【YZCL】。
      执行本命令后，弹出【圆锥齿轮】选择对话框，如图5-34所示。


图5-34  【圆锥齿轮】对话框

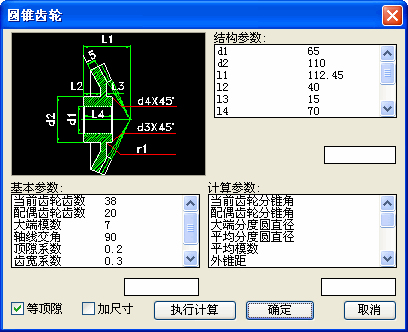

      在此对话框中，选取所需的圆锥齿轮的示意图，之后弹出【圆锥齿轮】对话框，如图5-35所示。


图5-35  【圆锥齿轮】设计对话框

      在对话框的左上角，显示出当前圆锥齿轮的结构，示意图中标示了所有结构参数。具体介绍如下：
      [基本参数、结构参数]：列出了圆锥齿轮的所有基本参数和结构参数，当点取其中的一个参数时，该参数值将被显示在下面的编辑框内，可以在编辑框内修改原来的数值或输入新的数值，按回车键，之后该项数据便被更新。
      [计算参数]：当基本参数和结构参数全部确定后，点取“执行计算”按钮，其他通过计算才能得出的参数便计算出来，并显示在本列表框内，当点取其中的一个参数时，它的参数值将被显示在下面的编辑框内，可以在编辑框内修改原来的数值或输入新的数值，确定后按回车键，该项数据便被更新。
      [等顶隙]：选中该项，所绘制的圆锥齿轮为等顶隙类型，否则，为不等顶隙类型。
      [加尺寸]：选中该项，则画圆锥齿轮时标出所有尺寸，否则，不标注尺寸。
      对话框中各项参数设置好以后，点击“确定”按钮，命令行提示：
      点取圆锥齿轮位置：
      在图中合适位置点取一点，则该点为齿轮的位置。如果齿轮图形中指定绘制剖面线，则命令行提示：
      请输入剖面线间距＜2＞：
      输入剖面线的间距，＜ ＞中显示当前的剖面线间距，可按回车键选取该值，或输入新值。若本图的图形比例还没有确定，则命令行提示：
      输入图形比例〈 〉：
      输入本图的图形比例，例如，如果要绘制1∶2的图形，则输入“2”，如果要绘制2∶1的图形，则输入“0.5”。〈 〉内的值是当前图形的默认比例，之后，命令行提示：
      输入齿轮的旋转角度：

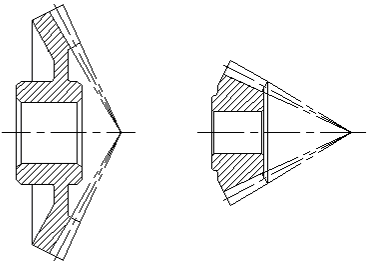

      输入齿轮的旋转角度(以定位点为圆心)，也可通过点取一点来确定旋转角度。命令将用定位点和这一点的角度作为齿轮的旋转角度。角度确定后，齿轮画出，如图5-36所示，命令结束。


图5-36  圆锥齿轮
