5.2.5 2006版齿轮

     【齿轮】命令用来绘制齿轮。
      执行【齿轮】命令方法如下：
      ● 单击菜单栏中的【常用件】→【齿轮】→【2006版】→【齿轮】命令。
      ● 在命令行输入【CL】。
      执行本命令后，弹出【齿轮】对话框，如图5-27所示。

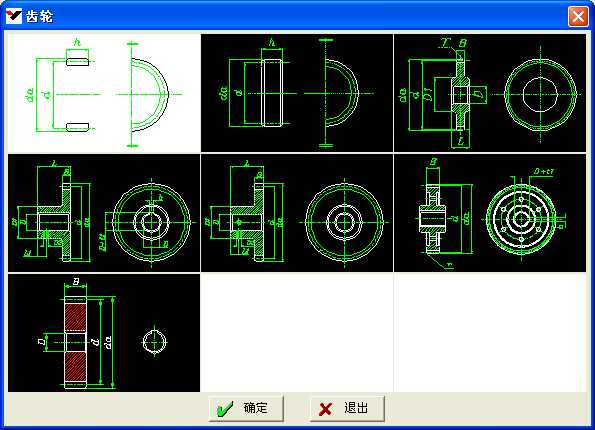

图5-27  【齿轮】对话框

      在此对话框中，列出了常用类型的齿轮视图，选择所需类型的齿轮“确定”后，弹出【齿轮4】对话框，如图5-28所示。

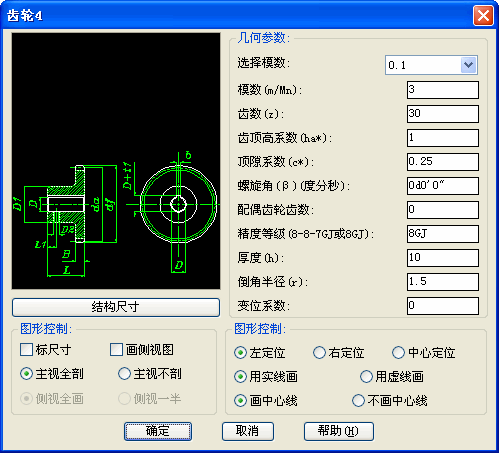

图5-28  【齿轮4】对话框

      对话框中各项参数功能介绍如下：
      [标尺寸]：选中该项，则在绘制齿轮时将标注出所有尺寸，否则不标。
      [画侧视图]：选中该项，则在绘制齿轮时将画出侧视图，否则不画侧视图。
      [主视全剖/不剖]：此项确定所绘制的齿轮为全剖/不剖视图。
      [左/右/中心定位]：此项确定齿轮的定位点为其左侧/右侧/中心定位点。
      [用实线/虚线画]：此项确定齿轮用实线/虚线绘制。
      [画/不画中心线]：此项确定所绘制的齿轮带/不带中心线。
      [结构尺寸]：点取此按钮，弹出齿轮“结构尺寸”对话框，如图5-29所示。在对话框左侧的图标中显示出每一个尺寸的代号，可以在“几何参数”下面的各个输入框内输入具体数据。点取“选择键”按钮，弹出如图5-30所示的对话框。根据轴孔的尺寸选取键的标准尺寸系列，也可以在下面的各个输入框内输入自定的数值，点取“选择键”中的▼按钮可以选取键的型号。

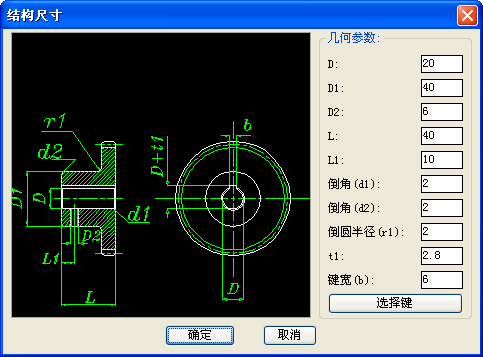

图5-29  【结构尺寸】对话框

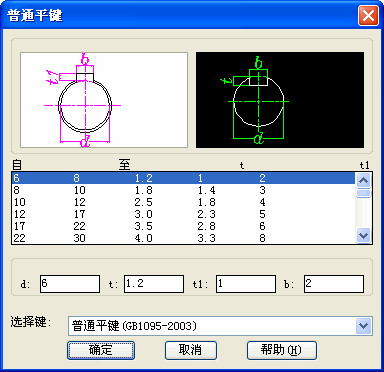

图5-30  【选择键】对话框

      当各对话框中的参数确定后，点击“确定”按钮，命令行提示：
      点取齿轮位置：
      在图中合适位置点取一点，即可将齿轮画出，如果指定画剖面线，则命令行提示：
      请输入剖面线间距〈 〉：
     〈 〉中显示当前剖面线的间距，按回车键选取当前值；也可以输入新的剖面线间距，输入后按回车键，若当前图形没有确定其图形比例，则命令行提示：
      输入图形比例〈 〉：
      输入本图形的比例，例如，如果要绘制1∶2的图形，则输入“2”，如果要绘制2∶1的图形，则输入“0.5”。〈 〉内的值是当前图形的默认比例。之后，命令行提示：
      输入齿轮旋转角：
      输入齿轮的旋转角度，也可通过点取一点来确定旋转角度，当点取一点后，命令将用定位点和这一点的方向值作为齿轮的旋转角度。角度确定后，此齿轮画出，命令结束。如图5-31所示。

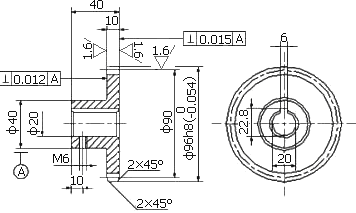

图5-31  齿轮
