5.2.1 基本齿轮

     【基本齿轮】命令用来绘制基本齿轮。
      执行【基本齿轮】命令方法如下：
      ● 单击菜单栏中的【常用件】→【齿轮】→【基本齿轮】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【JBCL】。

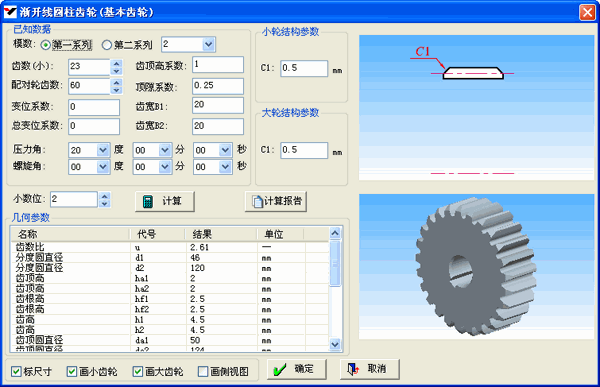

      执行本命令后，弹出【渐开线圆柱齿轮(基本齿轮)】对话框，如图5-20所示。


图5-20  【渐开线圆柱齿轮(基本齿轮)】对话框

      在各个文本框内输入具体齿轮数据，点击“计算”按钮，此时在“几何参数”表格中显示计算结果，在表格内双击左键可以放大显示数据，如果查看计算过程点击“计算报告”按钮，如图5-21所示，可以选择绘制小齿轮或大齿轮，当各对话框中的参数确定后，点击“确定”按钮，命令行提示：
      点取图形位置：

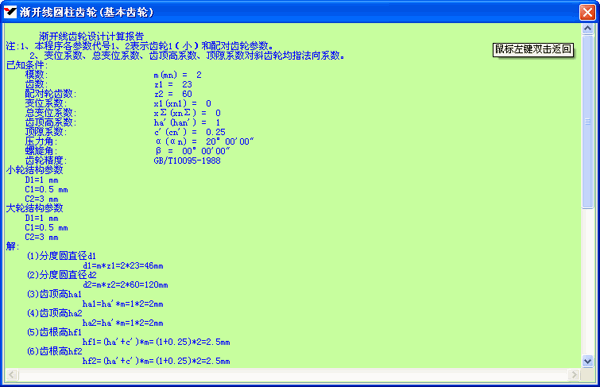

图5-21  计算报告

      在图中合适位置点取一点，即可将齿轮画出，如图5-22所示。


图5-22  渐开线圆柱齿轮
