5.1.17 退刀槽示意图

     【退刀槽示意图】命令用来绘制退刀槽的示意图，绘制的图形只是尺寸的数值变化，但图形不随尺寸的变化而变化。
      执行【退刀槽示意图】命令方法如下：
      ● 单击菜单栏中的【常用件】→【轴用示意图】→【退刀槽示意图】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【TDCJX】。

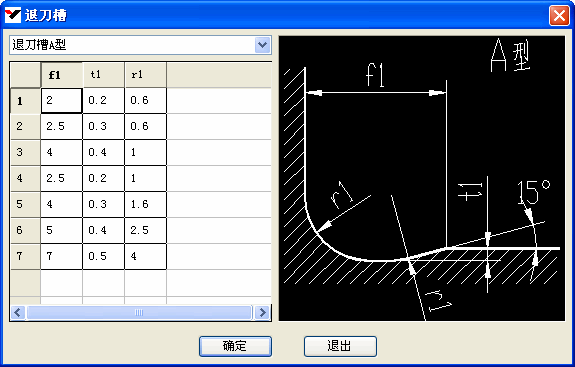

      执行本命令后，弹出【退刀槽】对话框，如图5-13所示。在下拉列表框中选择退刀槽的型号，表格中的数据及视图将随之改变。选择一组数据后，点取确定按钮，命令行提示：
      请给出定位点：
      在绘图区域中点取一点，退刀槽示意图绘出。


图5-13  【退刀槽】对话框
