4.11 型材

4.11.1  角钢
     【角钢】命令用来绘制角钢的常用视图。
      执行【角钢】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【型材】→【角钢】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【JG】。
      执行本命令后，弹出如图4-22所示的【角钢】对话框，对话框中各选项介绍如下：


图4-22  【角钢】对话框

      [标注尺寸]：控制绘出的图形是否标注尺寸。
      [用虚线画]：控制绘出的图形是否用虚线绘制。
      [画剖面线]：控制在绘制角钢时是否用剖面线填充。
      [等边角钢]：显示等边角钢的数据，用来绘制等边角钢。
      [用长边画]：绘制不等边角钢时，控制是否将长边水平放置。
      [长度]：用来输入角钢的长度。
      [开孔]：此选项用来输入角钢上开孔的尺寸，命令会自动显示标准数据，用户也可以修改此数据。
      [并列]：确定角钢上的开孔是否并列排列，如图4-23所示。
      [交错]：确定角钢上的开孔是否交错排列，如图4-23所示。
      [图形区]：单击图形区，在对话框右侧显示当前角钢视图的不同类型。

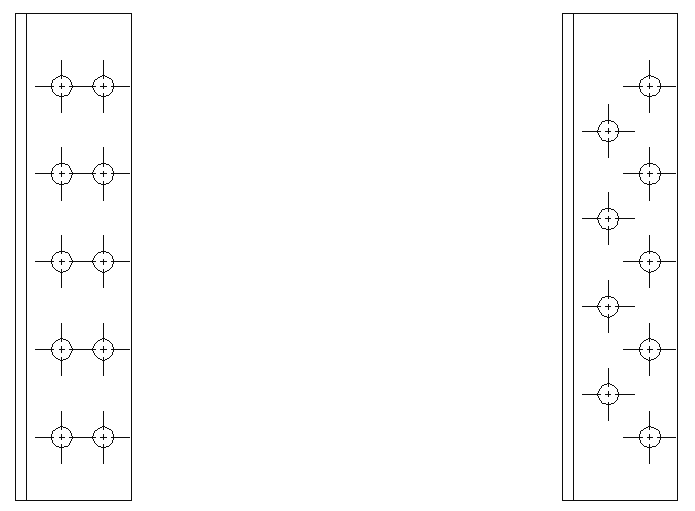

并列排列                                                                                                                                                                  交错排列
图4-23  并列、交错排列

      在对话框中选择一种角钢的视图，对话框左侧显示出对应的数据，参数设置完毕后，将鼠标移到图形窗口，图形自动绘出。其余操作和【长圆孔】类似，请参考【长圆孔】命令的介绍。对话框中作不同的设置所绘的图形不同，如图4-24所示。

标注尺寸                    不画剖面线                   用虚线画                   不等边角钢

俯视图                                              仰视图
图4-24  角钢

4.11.2  槽钢
     【槽钢】命令用来绘制槽钢的各种视图。
      执行【槽钢】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【型材】→【槽钢】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【CG】。
      具体操作请参考4.11.1【角钢】命令。
4.11.3  工字钢
     【工字钢】命令用来绘制工字钢的各种视图。
      执行【工字钢】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【型材】→【工字钢】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【GZG】。
      具体操作请参考4.11.1【角钢】命令。
4.11.4  钢管
     【钢管】命令用来绘制钢管，从库中可以插入各种类型的钢管。
      单击菜单栏中的【标准件】→【型材】→【钢管】命令，请参考4.1.2【六角螺母】命令。
4.11.5  型钢分类
     【型钢分类】命令用来绘制其它型钢，从库中可以插入各种类型的其它型钢。
      单击菜单栏中的【标准件】→【型材】→【型钢分类】命令，请参考4.1.2【六角螺母】命令。
