3.1.24 相贯线

     【相贯线】命令用来绘制两个圆柱的相贯线。
      执行【相贯线】命令方法如下：
      ● 单击菜单栏中的【绘图】→【绘线】→【相贯线】命令。
      ● 单击【绘线】工具栏中的按钮。
      ● 在命令行输入【XGX】。

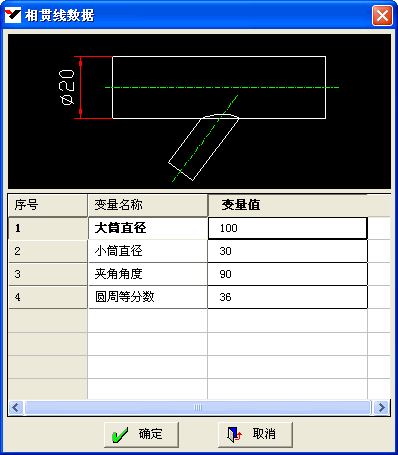

      选取本命令后，弹出【相贯线数据】对话框。如图3-27所示。



图3-27  “相贯线数据”对话框

      在对话框中输入大圆柱的直径、小圆柱的直径、两个圆柱的夹角、绘制相贯线时的等分数(圆周等分数越大，相贯线就越平滑)等参数，之后点击“确定”按钮，命令行提示：
      点取图形位置：
      输入图形旋转角度：
      指定小圆柱的中心线和大圆柱侧边的交点，如图3-28中的“╳”，回车，再指定旋转角度，即绘出相贯线，如图3-28所示，命令结束。



图3-28  相贯线
