3.1.8 直线修剪

     【直线修剪】命令以一条直线作为修剪边，修剪一组直线。
      执行【直线修剪】命令方法如下：
      ● 单击菜单栏中的【绘图】→【直线编辑】→【直线修剪】命令。
      ● 单击【直线】工具栏中的按钮。
      ● 在命令行输入【ZXXJ】。
      选取本命令后，命令行提示：
      选择直线：
      选择被修剪的直线：
      点选一条直线作为修剪边，如图3-12中的P1，再点选或框选要被修剪的对象，如图3-12中虚线框部分，回车结束选择，命令行提示：
      点取修剪位置：
      选择修剪边的一侧，指示要修剪的部分，如图3-12中的P2。

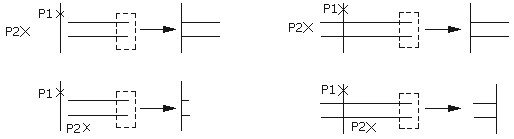

      图3-12显示了修剪边与被修剪边相交或不相交的情况下修剪的结果。



 修剪边与被修剪边不相交                                             修剪边与被修剪边相交

图3-12  直线修剪
