3.1.4 对称画线

     【对称画线】命令用来绘制沿一条直线对称的一组镜像直线。
      执行【对称画线】命令方法如下：
      ● 单击菜单栏中的【绘图】→【直线】→【对称画线】命令。
      ● 单击【直线】工具栏中的按钮。
      ● 在命令行输入【DCHX】。
      选取本命令后，命令行提示：
      请给出镜向第一点：
      请给出镜向第二点：
      点取两点，命令将绘制一条中心线作为对称轴线，命令行提示：
      请给出直线起点或 [角度(A)]：
      此时，依次点取两点，命令将绘制一条直线和该直线的镜像直线，此时若在命令行中输入A，可以确定绘制直线的角度，命令行提示：
      请输入角度值或 [两点确定(P)/选择直线(S)] ＜0＞ ：
      命令提供三种确定角度值的方法：
      1) 在命令行中输入角度值45度回车，命令提示如下：
      请给出直线起点：
      请给出直线下一点：
      在屏幕中指定直线起点和下一点，命令将绘出一个45度的直线，继续可以此角度或与此角度垂直的角度画线。如图3-7所示。
      2) 在命令行中输入P回车，命令提示如下：
      第一点：
      第二点：
      当前角度是45 度
      请给出直线起点：
      请给出直线下一点：
      在屏幕中指定第一点，第二点，如图3-8中的P1、P2点，之后，命令行显示出此两点确定的角度，并且用此角度作为所要绘制直线的角度。指定直线的起点和下一点，继续可以此角度或与此角度垂直的角度画线，如图3-8所示。
      3) 在命令行中输入S回车，命令提示如下：
      请选择一直线：
      当前角度是 45 度
      请给出直线起点：
      请给出直线下一点：

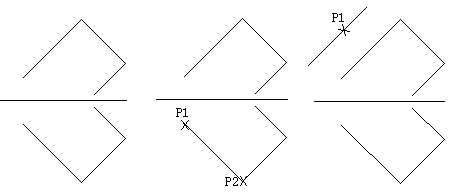

图3-7                  图3-8                  图3-9

      选择一个参照直线，如图3-9中的直线(P1所在的直线)命令行显示出该直线的角度，并以此角度作为所要绘制的直线的角度。之后，指定直线的起点和下一点，则画出和这个角度相同的或与此角度垂直的直线，如图3-9所示。
