3.1.1 直线

     【直线】命令用于绘制各种线型的直线。
      1．粗实线、细实线、中心线、虚线、双点划线
      执行【粗实线】、【细实线】、【中心线】、【虚线】、【双点划线】命令，请参照AutoCAD的LINE(直线)命令绘制直线。执行此命令中的某一命令时，命令会自动切换到相应图层，画出相应线型和颜色的直线。执行【粗实线】、【细实线】、【中心线】、【虚线】、【双点划线】命令方法相同，下面以虚线为例说明这类直线的画法。
      执行【虚线】命令的方法如下：
      ● 单击菜单栏中的【绘图】→【直线】→【虚线】命令。
      ● 单击【直线】工具栏中的按钮。
      执行此命令后，命令行提示：
      指定第一点：
      此时可以通过输入坐标、捕捉特征点、鼠标任意点取一点等方式给出虚线起始点，起始点确定后，命令行提示：
      指定下一点或 [放弃(U)]：
      给出虚线的下一个端点，绘制出虚线，继续可绘制出更多直线，按回车键，结束命令；若要与第一点组成封闭图形，可输入[C]后，按回车键，命令结束。
      2．万能画线
      【万能画线】命令用来绘制具有不同特征的直线：具有一定角度的直线；与指定基准线具有一定角度的直线；与指定基准线平行、垂直的直线；具有一定坡度的直线；与圆或弧相切的直线。
      执行【万能画线】命令方法如下：
      ● 单击菜单栏中的【绘图】→【直线】→【万能画线】命令。
      ● 单击【直线】工具栏中的按钮。
      ● 在命令行输入【WNHX】。
      选取本命令后，命令行提示如下：
      请给出直线起点或 [角度(A)/坡度(G)/方向(D)/平行-垂直(P)/夹角(I)/切线(T)]：
      命令行中各参数介绍如下：
      [角度(A)]:
      在命令行中输入A，命令行提示：
      请输入角度值或 [两点确定(P)/选择直线(S)] ＜0＞ ：
      命令提供三种确定角度值的方法：
      (1) 在命令行中输入一个角度值如30回车，命令提示如下：
      请给出直线起点：
      请给出直线下一点：
      在屏幕中指定直线起点和下一点，命令将绘出一个30度的直线，继续可以此角度或与此角度垂直的角度画线。如图3-1所示。
      (2) 在命令行中输入P回车，命令提示如下：
      第一点：
      第二点：
      当前角度是 28.7 度
      请给出直线起点：
      请给出直线下一点：
      在屏幕中指定第一点，第二点，如图3-2中的P1、P2点，之后，命令行显示出此两点确定的角度，并且用此角度作为所要绘制直线的角度。指定直线的起点和下一点，继续可以此角度或与此角度垂直的角度画线，如图3-2所示。
      (3) 在命令行中输入S回车，命令提示如下：
      请选择一直线：
      当前角度是 46.0 度
      请给出直线起点：
      请给出直线下一点：

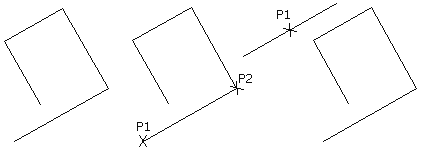

图3-1                图3-2                  图3-3

      选择一个参照直线，如图3-3中的直线(P1所在的直线)命令行显示出该直线的角度，并以此角度作为所要绘制的直线的角度。之后，指定直线的起点和下一点，则画出和这个角度相同的或与此角度垂直的直线，如图3-3所示。
      [坡度(G)]:
      在命令行中输入G，命令行提示：
      请确定基线角度或 [两点确定(P)/选择直线(S)/Y轴(Y)] ＜X轴＞：
      命令中提供了五种确定坡度基准线的方法。
      1) 在命令行中输入一个角度值如45来确定坡度基准线的角度回车，命令行提示：
      请输入坡度＜100＞：
      当前角度是 45.6 度
      请给出直线起点：
      请给出直线下一点：
      输入一个坡度值，默认值为100，即1∶100的坡度，指定直线的起点和下一点，则绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      2) 在命令行中输入P回车，命令行提示：
      第一点：
      第二点：
      请输入坡度＜100＞：
      当前角度是 41.0 度
      请给出直线起点：
      请给出直线下一点：
      在屏幕中点取第一点和第二点，则以这两点确定基线的角度，再输入坡度，指定直线起点和下一点，绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      3) 在命令行中输入S回车，命令行提示：
      请选择一直线：
      请输入坡度＜100＞：
      当前角度是 23.4 度
      请给出直线起点：
      请给出直线下一点：
      选择一条参照的基准线，以这条直线的角度为基线的角度，再输入一个坡度，指定直线起点和下一点，绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      4) 在命令行中输入Y，则以当前的y轴为基准回车，命令行提示：
      请输入坡度＜100＞：
      当前角度是 90.6 度
      请给出直线起点：
      请给出直线下一点：
      输入一个坡度，指定直线起点和下一点，绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      5) 命令默认使用X轴，如果使用X轴回车，使用方法同Y轴。
      [方向(D)]:
      在命令行中输入D回车，命令行提示：
      请选择一实体以确定直线方向：
      当前角度是 170.8 度
      请给出直线起点：
      请给出直线下一点：
      选择直线、圆、椭圆或弧来确定绘制直线的角度，选择圆或椭圆时，角度为选取点的切线的角度。指定直线起点和下一点，绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      [平行-垂直(P)]:
      在命令行中输入P回车，命令行提示：
      请选择一直线：
      请给出起点或距离：
      当前角度是 44.3 度
      请给出直线下一点：



平行线                                   垂直线

 图3-4  万能画线

      选择一条直线作为基准线，之后命令以此线的方向为基准绘制直线，指定直线的起点、终点或输入直线的距离，命令行显示当前绘制直线的角度。此时可以绘制与基准线平行的线或与基准线垂直的 线，如图3-4所示。
      [夹角(I)]：绘制与一条直线或两点确定的直线成一定夹角的直线。
      在命令行中输入I回车，命令行提示：
      请选择直线或 [两点确定直线(P)]：
      请给出夹角 [0]：45
      当前角度是 90.0 度
      请给出直线起点：
      请给出直线下一点：
      选择一条直线作为基准线(或输入P回车，在图形上选择两点)，输入夹角的度数，注：逆时针方向正角度，顺时针方向为负角度。指定直线起点和下一点，绘出一条直线，继续可以此直线角度或与此直线角度垂直的角度画线。
      [切线(T)]：绘制与圆、弧、椭圆或椭圆弧相切的直线。
      在命令行输入T回车，命令行提示：
      请选择一个圆 或弧 或椭圆 或椭圆弧：
      请给出直线终点或
      [选另一切线(S)/角度(A)/坡度(G)/方向(D)/平行(P)/垂直(C)/夹角(I)/相切(T)]：
      选择一个相切的对象，指定直线终点，则绘出一条与所选图形相切的直线。
