2.4.4 图形遮挡

     【图形遮挡】命令用来实现两个图形的遮挡，即把后面的图形遮盖或用虚线表示。
      本命令可以遮挡的图形必须是线、圆、弧、多段线和等比例插入的块构成的图形。首先要确定用来遮挡图形的边界，用来遮挡的图形必须具有封闭边界。如果在用于遮挡的图形中指定了孔，则孔后的图形将不被遮挡。
      执行【图形遮挡】命令的方法如下：
      ● 单击菜单栏中的【工具】→【图形遮挡】命令。
      ● 单击【实用工具】工具栏中的按钮。
      ● 在命令行输入【TXZD】。
      执行本命令后，弹出如图2-31所示的【遮挡】对话框。



图2-31 【遮挡】对话框

      对话框中各选项功能介绍如下：
      [用虚线表示被遮挡部分]：被遮挡的图形将用虚线表示。
      [用中心线作为边界]：图形边界可以是中心线。
      [用虚线作为边界]：图形边界可以是虚线。
      [用双点划线作为边界]：图形边界可以是双点划线。
      [用尺寸作为边界]：图形边界可以是尺寸线。
      [有内孔]：可以在用于遮挡的图形中指定内孔。
      设置好各选项后，单击【确定】按钮，命令行提示：
      选择用来遮挡的图形(在上面的图形)：
      选取用来遮挡的图形，也就是位于最上面的图形。如果有内孔，则包括内孔图线在内的所有图线都要选择，但不要选择被遮挡的图形，否则影响确定遮挡边界。选择如图2-32所示的1处(圆盘)。
      当在【遮挡】对话框中勾选【有内孔】复选框时，命令行提示：
      选择内孔边界，不选择回车：
      在内孔中任意位置点取一点，如图2-32中的“╳”处，如果这个内孔边界是封闭的，命令将把它显示出来，随后命令行提示：
      选择被遮挡的图形：

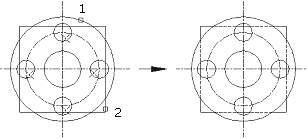

      选取被遮挡的图形，也就是位于下面的图形。选择如图2-32所示2处(矩形)，按回车键后，所选图形被遮挡。



图2-32  图形遮挡
