2.3.10 工艺结构

     【工艺结构】命令绘制和工艺有关的结构，例如倒角、倒圆、退刀槽等。
      执行【工艺结构】命令的方法如下：
      ● 单击菜单栏中的【工具】→【倒角倒圆】→【工艺结构】命令。
      ● 单击【实用工具】工具栏中的按钮。
      ● 在命令行输入【GYJG】。

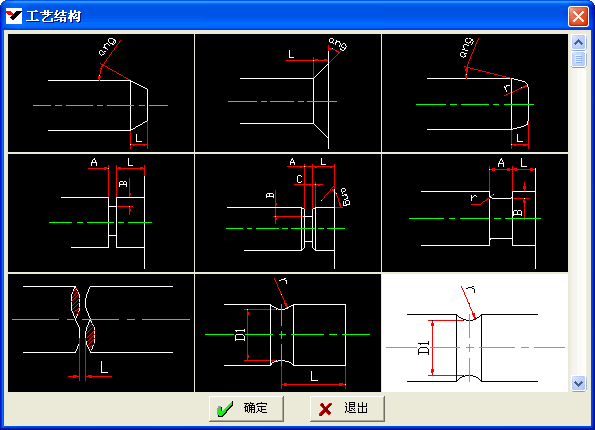

      执行本命令后，弹出【工艺结构】对话框，如图2-17所示。对话框中显示出各种工艺结构可供选择。

图2-17  【工艺结构】对话框

      在对话框中选择一种工艺结构，例如图2-17第三行第1个，命令行提示：
      选择第一个轴面，回车退出：
      选择第二个轴面，回车退出：
      点取图形插入位置，回车退出：

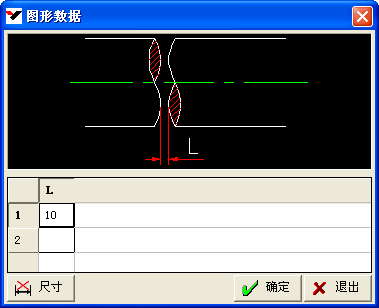

      如图2-18所示，点取P1、P2点指定两个轴面，再指定工艺结构插入点，弹出如图2-19所示的【图形数据】对话框。

图2-18  工艺结构

图2-19  “图形数据”对话框

      选择一个尺寸值，例如，在[序号1]上点击一下，再单击【确定】按钮，即可绘出工艺结构。
