2.3.5 任意方向定位

     【任意方向定位】命令用于将实体沿任意方向(用两点所确定的直线方向)定位。
      执行【任意方向定位】命令的方法如下：
      ● 单击菜单栏中的【工具】→【定位】→【任选方向定位】命令。
      ● 单击【实用工具】工具栏中的按钮。
      ● 在命令行输入【RXFXDW】。
      执行本命令后，命令行提示：
      选择要改变位置的实体：
      选取如图2-15所示的螺孔，随后命令行提示：
      选择物体上一点：
      在被定位实体上选择定位参考点。选择如图2-15所示的螺孔中心线与斜面的交点[P1]，随后命令行提示：
      选择定位基点：
      选择定位基点，被定位图形将以此点为基准点按所输入的尺寸移动图形。选择如图2-15所示直线的端点P2作为定位基点。选择定位基点后，在图上自动标出尺寸，随后命令行提示：
      输入定位尺寸，输入负值退出〈当前距离值〉：
      输入新的数值如[50]，命令将按所输入的尺寸移动图形。如果图形位置仍不满足要求，可以再输入新的尺寸，位置正确后输入任意一个负值(如[-1])，按回车键退出。

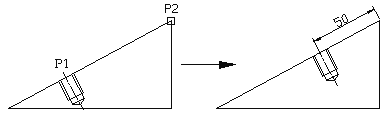

图2-15  任意方向定位
