2.3.3 X方向定位

     【X方向定位】命令用来将所选择的实体沿X方向按给定尺寸定位。
      执行【X方向定位】命令的方法如下：
      ● 单击菜单栏中的【工具】→【定位】→【X方向定位】命令。
      ● 单击【实用工具】工具栏中的按钮。
      ● 在命令行输入【XFXDW】。
      执行本命令后，命令行提示：
      选择需改变位置的实体：
      选取要改变位置的实体，如图2-14的1处所示，选择螺孔，之后命令行提示：
      选择物体上一点：
      在被定位实体上选择定位点，如图2-14的2点所示，选择螺孔中心线的端点，之后命令行提示：
      选择X方向的定位基点：
      选择X方向的定位基点，被定位图形将以此点为基准点按所输入的尺寸移动图形。选择如图2-14的3点所示，选择直线作为定位基点，之后，在图上自动标出X方向的尺寸，命令行提示：
      输入X方向的定位尺寸，输入负值退出〈当前距离值〉：
      此时输入新的数值，例如[40]，命令将按所输入的尺寸移动图形。如果图形位置仍不合适，可以继续输入新的尺寸，位置正确后输入任意一个负值(如[-1])，回车命令退出。

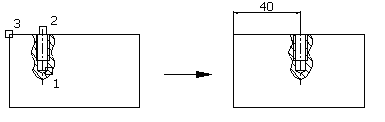

图2-14  X方向定位
