2.1.4 图层设置

     【图层设置】命令用来确定粗实线层、细实线层等图层的层名、颜色和线型。
      执行【图层设置】命令的方法如下：
      ● 单击菜单栏中的【工具】→【图形设置】→【图层设置】命令。
      ● 单击【图形设置】工具栏中的按钮。
      ● 在命令行输入【TCSZ】。
      执行本命令后，弹出【层控制】对话框，如图2-4所示。对话框中列出了本软件规定的各图层的默认名称、颜色和线型，用鼠标选取其中一项后，该项的层名、颜色和线型等将显示在下面的编辑框中，以便查看和修改，具体介绍如下：

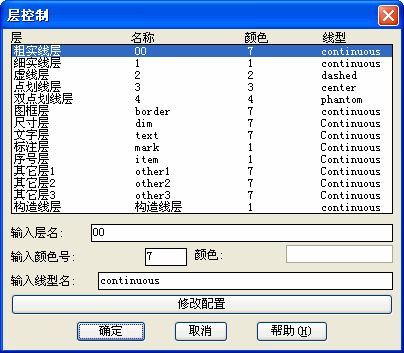

图2-4  【层控制】对话框

      [输入层名]：用来输入列表框中当前图层的层名。
      [输入颜色号/颜色]：用来输入列表框中当前图层的颜色号。点击右边的颜色，弹出如图2-5所示的【选择颜色】对话框，可以在这个对话框中为该层选择新的颜色。

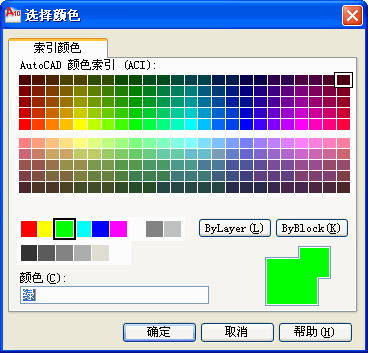

图2-5  【选择颜色】对话框

      [输入线型名]：用来输入列表框中当前图层的线型名。
      [修改配置]：点取此项，当前层的层名、颜色和线型被“输入层名”编辑框中的层名、“输入颜色”编辑框中的颜色号和“输入线型名”编辑框中的线型代替。
      各参数设置好之后，单击“确定”按钮，自动将所列出的图层添加到图形中，可用“图层管理器”命令查看。
      注意：本软件默认：00层表示粗实线(7号颜色)、1层表示细实线(1号颜色)、2层表示虚线层(2号颜色)……，本软件中的所有命令都会按此规定来绘制图形。用户可以编辑这些设置以制订本单位的标准。本软件用颜色来控制出图时的线宽，在打印时，可以对不同的颜色设置不同的线宽。
      图层设置的内容保存在“\机械工程师CAD2010\support\player.dat”中。如果需要在新图形中应用图层设置，可以使用初始化命令，或再执行一次本命令。之后，可以生成一个图形样板文件(.dwt)，创建新图时可以使用这个样板文件，这样就不需要每次都重复设置图形了。
