2.1.1 初始化

    【初始化】命令用来设置当前的图形比例、尺寸标注、线型比例等绘图参数。
      执行【初始化】命令的方法如下：
      ● 单击菜单栏中的【工具】→【图形设置】→【初始化】命令。
      ● 单击【图形设置】工具栏中的按钮。
      ● 在命令行输入【CSH】。
      执行本命令后，命令行提示：
      输入图形比例＜1.0＞：
      输入本图形的比例，＜ ＞内的值是当前图形的默认比例，确定后按回车键，弹出如图2-1所示的【初始化】对话框。

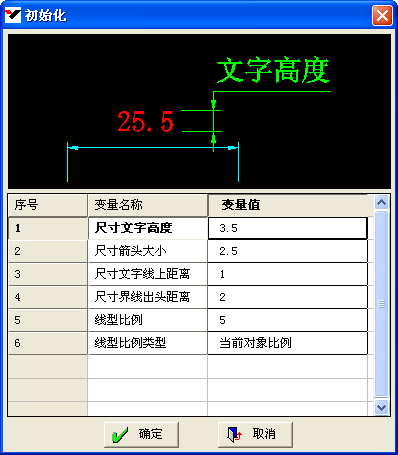

图2-1  【初始化】对话框

      对话框中各项参数功能介绍如下：
      [尺寸文字高度]：用来指定尺寸文字的高度，除非当前文字样式具有固定的高度。与其相关的系统变量是dimtxt。
      [尺寸箭头大小]：用来确定尺寸线、引线箭头的大小。与其相关的系统变量是dimasz。
      [尺寸文字线上距离]：用来确定尺寸文字与尺寸线的距离。与其相关的系统变量是dimgap。
      [尺寸界线出头距离]：用来确定尺寸界线两端出头距离。与其相关的系统变量是dimexe。
      [线型比例]：用来确定非连续线型的比例值。
      [线型比例类型]：双击此项可以选择“全局线型比例”或“当前对象比例”(当选择全局线型比例时改变系统变量LTSCALE；当选择当前对象比例时改变系统变量CELTSCALE)。
      注意：为了保证在出图时无论图形的比例是1∶100、1∶50还是其他比例，文字、符号、标注等大小保持不变，在使用本软件画图时，在绘图之前请通过本命令确定图形的比例，在绘图时把图形按真实尺寸画。本软件在绘制图框、标注尺寸、文字时会自动根据图形比例将它们放大或缩小。图形绘制完毕后，在使用绘图机或打印机出图时请按图形比例设置绘图机或打印机的打印比例，这样，图纸上的图形将会放大或缩小，图形就变成了合乎比例的图形，而图框、尺寸标注文字等就恢复成了正常的数值。
      本命令对于图形不会产生任何影响，例如：长度为10的一根直线并不会因图形比例是100而变成为1000，长度仍是10。本命令对于由本软件绘制的图框、标注、文字会产生影响，它们会按所设定的比例来自动缩放，以保证在出图时图框、标注、文字保持固定值。
      对于新建图形文件，未执行初始化命令之前，默认的比例为1∶1。已设置过比例的图形，在下一次打开时，仍可保持上一次所设定的比例。一般情况下，在开始绘图之前就设定“图形比例”。本软件提供的样板文件“_机械工程师CAD.dwt”、“_建筑模板图.dwt”已用“初始化”命令设置过图形比例。如果没有执行过初始化命令，那么在执行文字、标注等命令时，会提示输入图形比例。用初始化命令可以改变老图的图形比例，不过新的图形比例只对执行初始化命令以后所绘制的文字、标注、符号有效。
