9.1.18 画楼梯

     【画楼梯】命令用来绘制直段楼梯、弧段楼梯、两跑楼梯，插入电梯。
      执行【画楼梯】命令的方法如下。
      ● 单击菜单栏中的【室内外】→【画楼梯】命令。
      ● 在命令行输入【HLT】。
      执行本命令后，弹出如图9-29所示的【画楼梯】对话框。对话框左边显示出楼梯的示意图，对话框右侧显示楼梯的类型。命令提供了3种楼梯，下面将介绍这3种类型楼梯的绘制方法和注意事项。


图9-29  【画楼梯】对话框

      1．直段楼梯
     【直段楼梯】命令用来在图中绘制直段楼梯图形。
      在【画楼梯】对话框中点选“直段楼梯”单选钮，弹出如图9-30所示的【画直段楼梯】对话框，各选项分别介绍如下。
      [直段楼梯参数]：主要包括踏步数N、踏步宽K、梯段宽L、转角A参数的设置。
      [X/Y偏移]：用来指定插入点的偏移距离。
      [基点选择]：可以更改梯段插入点的位置，默认的插入点位于梯段的左下角。
      各参数设置好后，单击“确定”按钮，命令行提示：
      请点取直段楼梯的插入点：
      在图中指定直段楼梯的插入点位置即可绘出直段楼梯。
      2．弧段楼梯
     【弧段楼梯】命令用来在图中绘制弧段楼梯图形。

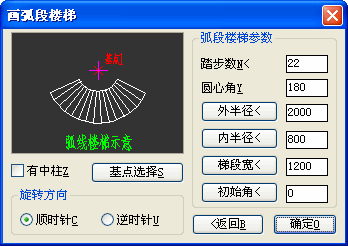

      在【画楼梯】对话框中点选“弧段楼梯”单选钮，弹出如图9-31所示的【画弧段楼梯】对话框，与直段楼梯不同的是弧段楼梯不给定踏步宽度，而是给定圆心角和踏步数。对话框中各选项分别介绍如下。


图9-30  【画直段楼梯】对话框                   图9-31  【画弧段楼梯】对话框

      [踏步数]：表示梯段中踏步线的条数。
      [圆心角]：整个梯段的圆心角。
      [外半径]：输入弧段楼梯的外半径值。
      [内半径]：输入弧段楼梯的内半径值。
      [梯段宽]：表示梯段的宽度。
      [初始角]：梯段插入的初始转角。
      [有中柱]：如果勾选该复选框，则以内半径为半径，基点为圆心画一个圆作为弧段楼梯中柱。
      [基点选择]：单击该按钮可以更改梯段插入点的位置。除以圆心为基点外，还可以选第一个踏步的两个角点作为基点。
      [旋转方向]：指定弧段楼梯的方向。
      在对话框中设置好各项参数后，单击“确定”按钮，命令行提示：
      请点取弧段楼梯的插入点：

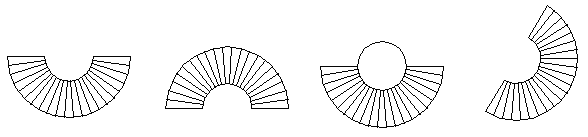

      选取插入点后，弧段楼梯即可按指定位置绘制在图中。如图9-32所示是几种弧段楼梯的绘制示例。


(a)顺时针                            (b)逆时针                                (c)有中柱                        (d)初始角为60°
图9-32  弧段楼梯

      3．两跑楼梯
     【两跑楼梯】命令用来在图中绘制两跑楼梯图形。
      在【画楼梯】对话框中点选“两跑楼梯”单选钮后，弹出如图9-33所示的【画两跑楼梯】对话框，各选项分别介绍如下。
      [两跑楼梯参数]：包括踏步数M、踏步宽K、梯段宽W、栏板宽L、总宽V、转角A参数的设置，其中总宽和转角还可通过在图上直接选取得到。
      [楼梯类型]：指定两跑楼梯的类型：第一层、中间层、最顶层。选择不同的选项，对话框左上方出现相应的示意图。
      [上行方向]：指定楼梯上下的方向。选择不同的选项，对话框左上方出现不同的示意图。
      [是否标注]：通过该复选框控制是否标注上行方向及剖断线。
      设置好对话框各项参数后，单击“确定”按钮后，命令行提示：
      请点取两跑楼梯的插入点：

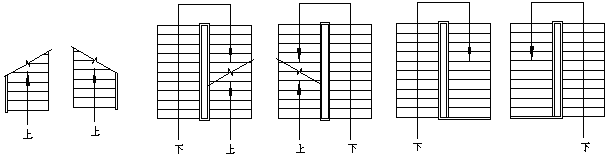

      在图中选取两跑楼梯的插入点后，即可绘制出两跑楼梯。如图9-34所示是两跑楼梯各种不同设置的示例。

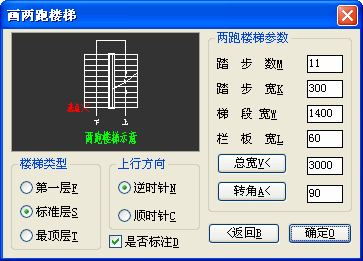

图9-33  【画两跑楼梯】对话框

(a)第一层逆时针、顺时针                           (b)标准层逆时针、顺时针                                 (c)最顶层逆时针、顺时针
图9-34  两跑楼梯
