9.1.17 画阳台

     【画阳台】命令用来绘制直线、弧线、凹形、阴角、转角及自定义形式阳台。
      执行【画阳台】命令的方法如下。
      ● 单击菜单栏中的【室内外】→【画阳台】命令。
      ● 在命令行输入【HYT】。
      执行本命令后，弹出如图9-22所示的【画阳台】对话框。


图9-22  【画阳台】对话框

      在对话框的左上方，显示当前阳台的示意图，单击示意图得到放大的图形，可参考示意图来确定操作顺序。对话框中各选项分别介绍如下。
      [栏板宽度(W)]：指定阳台的栏板宽度。
      [阳台外伸(X)]：指定阳台的外伸尺寸(包含栏板尺寸在内)。
      [阳台宽度(L)]：指定阳台的宽度(包含栏板尺寸在内)。
      [阳台宽度(R)]：只在指定转角阳台的宽度时用。
      [阳台类型]：提供阳台的类型供用户选择。
      [窗对中]：勾选该复选框，所绘制的阳台自动沿窗对中，系统默认采用“窗对中”方式。
      下面具体介绍阳台的几种画法。
      1．直线阳台
     【直线阳台】命令用来在双线直墙(或无墙结构)处插入直线阳台。画直线阳台有“窗对中”和“非窗对中”两种方式。
      (1) “窗对中”方式。
      采用该方式画阳台时，图上必须有门窗存在，否则无法绘制。在【画阳台】对话框中点选“直线(L)”单选钮，并设置好直线阳台的各尺寸值，勾选“窗对中”复选框，再单击“画图”按钮，命令行提示：
      请选择阳台对应的门窗＜退出＞：
      请在阳台生成方向上任意点取一点PT3＜退出＞：

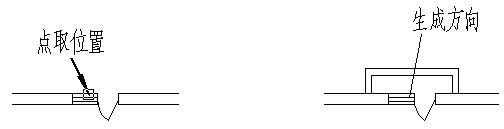

      选取要画阳台的门窗，生成一橡皮线，此时，可在门窗任意一侧选取一点以确定阳台的生成方向，阳台即沿门窗对称生成。如图9-23所示是窗对中式直线阳台的绘制结果。


图9-23  窗对中式直线阳台

      (2) “非窗对中”方式。
      采用该方式画阳台时，不受图上门窗或墙线的限制。在【画阳台】对话框中点选“直线(L)”单选钮，并设置好各项尺寸值，取消对“窗对中”复选框的勾选，再单击“画图”按钮，命令行提示：
      请点取阳台的起始定位点PT1＜退出＞：
      请输入定位距离＜0＞：
      请沿阳台宽度方向上任意点取一点PT2＜退出＞：
      请在阳台生成方向上任意点取一点PT3＜退出＞：

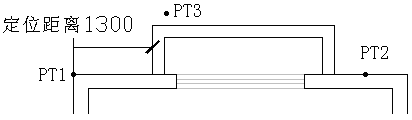

      选取阳台的起始定位点(如图9-24所示的PT1)，并输入定位距离(如图9-24所示输入[1300])，再指定阳台宽度方向(如图9-24所示的PT2)以及阳台的生成方向(如图9-24所示的PT3)，即可自动绘制出阳台。


图9-24  非窗对中式直线阳台

      2．弧线阳台
     【弧线阳台】命令用来在双线弧墙处插入弧线阳台。采用该方式画阳台时，不受图上门窗或墙线的限制。
      在【画阳台】对话框中点选“弧线(T)”单选钮，并设置好各项尺寸值，单击“画图”按钮，命令行提示：
      请点取弧线阳台的起始点PT1＜退出＞：
      请点取弧线阳台的终止点PT2＜退出＞：
      请在弧线墙线上点取一点＜退出＞：

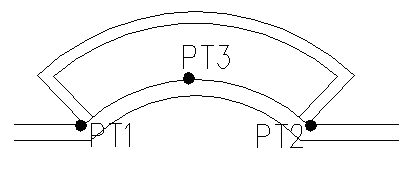

      如图9-25所示，选取弧线阳台的起始点PT1、终止点PT2，再在弧线墙线上选取一点PT3，之后阳台自动绘出。注意：选取的PT3点不同，所绘制的弧线阳台也将不同。


图9-25  弧线阳台

      3．凹形阳台
     【凹形阳台】命令用来在直线墙(或无墙)处生成凹形阳台。采用该方式画阳台时，不受图上门窗或墙线的限制。


图9-26  凹形阳台

      在【画阳台】对话框中点选“凹形(S)”单选钮，并设置好各项尺寸值，单击“画图”按钮，命令行提示：
      请点取阳台的起始定位点PT1＜退出＞：
      请输入定位距离＜0＞：
      请点取阳台的终止定位点PT2＜退出＞：
      请输入定位距离＜0＞：
      请在阳台生成方向上任意点取一点PT3＜退出＞：

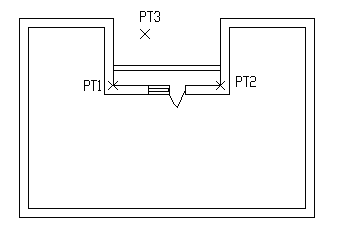

      如图9-26所示，选取阳台的起始定位点PT1，输入定位点距离值(按＜Enter＞键接受默认的距离值[0])，选取终止定位点PT2，输入定位点距离值(按＜Enter＞键接受默认的距离值[0])，在阳台生成方向上任意选取一点PT3，即可自动绘制出阳台。
      4．阴角阳台
     【阴角阳台】命令用来在直线墙(或无墙)的转角处生成阴角阳台。采用该方式画阳台时，不受图上门窗或墙线的限制。
      在【画阳台】对话框中点选“阴角(S)”单选钮，并设置好各项尺寸值，单击“画图”按钮，命令行提示：
      请点取阳台的阴角点PT1＜退出＞：
      请沿阳台起点方向上任意点取一点PT2＜退出＞：
      请沿阳台终点方向上任意点取一点PT3＜退出＞：
      如图9-26所示，选取阳台的阴角点PT1、阳台起点方向PT2、终点方向PT3，即可自动绘制出阳台。
      5．转角阳台
     【转角阳台】命令用来在直线墙(或无墙)的转角处生成转角阳台。采用该方式画阳台时，不受图上门窗或墙线的限制。
      在【画阳台】对话框中点选“转角(Y)”单选钮，并设置好各尺寸值，单击“画图”按钮，命令行提示：
      请点取转角阳台的转角点PT1＜退出＞：
      请沿阳台起点方向上任意点取一点PT2＜退出＞：
      请沿阳台终点方向上任意点取一点PT3＜退出＞：
      如图9-27所示，选取转角阳台的转角点PT1、阳台起点方向PT2、终点方向PT3，即可自动绘制出阳台。


               图9-27  阴角阳台                                                    图9-28  转角阳台

      6．自定义阳台
     【自定义阳台】命令用来在直线墙(或无墙)处生成自定义阳台。采用该方式画阳台时，不受图上门窗或墙线的限制。能绘制各种类型的直线、弧线或直线与弧线混合阳台。
      在【画阳台】对话框中点选“自定(Z)”单选钮，并设置栏板宽度值，单击“画图”按钮，命令行提示：
      请点取阳台的首定位点＜退出＞：
      弧线(A)/＜直线的下一点＞：
      选取阳台的第一个定位点(如图9-28所示的PT1)，再选取阳台的其他点，其选取方法可参照多段线(PLINE)命令，绘制出一条多段线后，命令行提示：
      请在阳台内侧生成方向上任意点取一点＜退出＞：
      此时，在阳台内侧生成方向上任点一点，阳台自动绘出，如图9-28所示。
