9.1.14 门窗插入

     【门窗插入】命令用来插入门或窗。
      执行【门窗插入】命令的方法如下。
      ● 单击菜单栏中的【门窗】→【门窗插入】命令。
      ● 在命令行输入【MCCR】。
      执行本命令后，弹出如图9-16所示的【门窗插入】对话框。在对话框的上方显示门窗块示意图，单击幻灯片将分别弹出英科宇符号库的建筑门库或窗库。在插入门窗过程中，可从库中自由选择各种类型的门窗图块插入到图形中。对话框中各选项功能分别介绍如下。
      [洞口尺寸(宽*高)]：列出门窗的宽度值*高度值供选取，也可以自定义其他尺寸。在平面图中，门窗宽度变化后，厚度根据宽度变化同比例缩放，如图9-17所示。高度为立面门窗高，在平面图中设置无效，立面图中设置有效。


图9-16  【门窗插入】对话框                                             图9-17  门窗插入

      [插入方式]：当鼠标在对话框下方的图标按钮停留片刻，将出现文字提示。选择某种插入方式，在对话框顶部出现相应标题。
      当门窗图块类型及尺寸参数设置完毕后，再选择门窗插入方式，就可以在墙线上插入门或窗了。插入门窗图块时，注意墙线的选择，内、外墙线定位基准点稍有不同。若墙线长度不足以插入一个完整尺寸的门或窗，则显示“*******此处没有适合门窗插入的墙线******”，退出插入状态，并提示选择新的墙线。
      下面介绍本命令提供的门窗的各种插入方式。
      1．顺序插入
      顺序插入是以墙线的一端作为定位点依次插入多个等距离门窗的插入方法。
      单击 (顺序插入)按钮，命令行提示：
      顺序插入，请选择要插入的墙线：
      当前洞口尺寸：1500*2100
      选择需插入门窗的墙线后，程序自动搜索与取点位置最近的墙线端点，并以其为基准点提示：
      请输入门窗块侧边距基点的距离/结束(E) ＜2500＞：
      在命令行直接输入或用鼠标指定侧边距，门窗即沿墙线方向插入在指定侧边距加上半个门窗宽度位置。门窗插入后，继续提示：
      请输入门窗侧边距基点的距离/左右翻转(S)/内外翻转(D)/结束(E) ＜2500＞：

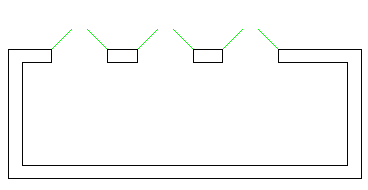

      此时，可以按回车键，命令将以上次插入的门窗侧边为起始位置，按指定侧边距继续插入门窗；也可以输入[S]或[D]调整门窗插入的方向；或输入[E]结束插入，并提示选择新的墙线，之后再按＜Enter＞键，命令结束。如图9-18所示是顺序插入门窗的示例。


图9-18  顺序插入

      2．垛宽插入
      垛宽插入是顺序插入的特例，是侧边距离墙端具体固定长度的插入方法。
      单击 (垛宽插入)按钮，命令行提示：
      垛宽插入，请输入门窗块侧边距基点的距离＜2000＞：1500
      请选择要插入的墙线：
      选择插入墙线或左键翻转门窗/左右翻转(S)/内外翻转(D)/退出(E)/更改距离(F)[1500]：
      先输入固定的侧边距，再选择要插入的墙线，门窗即可插入。插入过程中双击鼠标左键可以调整门窗插入方向；输入[S]或[D]可以调整门窗块的插入方式；输入[F]可以更改下一个要插入门窗的插入间距；选择墙线可以继续插入门窗；输入[E]、[e]或按＜Enter＞键可结束程序。
      3．中心插入
      中心插入是以墙线的中点作为定位基准的插入方法。
      单击 (中心插入)按钮，命令行提示：
      中心插入，请选择要插入的墙线：
      当前洞口尺寸：2000*2100：
      选择一段墙线后，程序进行自动搜索，若有轴线存在，则以轴线为参考，否则以墙线为基准，选取中点插入门窗。门窗插入后，命令行提示：
      请继续选择要插入的墙线或左键翻转门窗/左右翻转(S)/内外翻转(D)/回车结束：

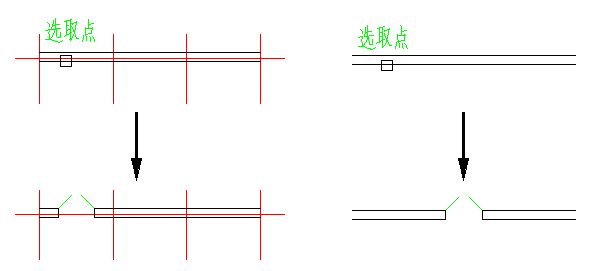

      用户可继续选择墙线插入门窗，也可输入[S]、[D]或单击鼠标左键调整门窗方向。如图9-19所示是有轴线和无轴线中心插入门窗的示例。


有轴线图                                  无轴线
图9-19  中心插入

      4．满墙插入
      满墙插入以整段墙为门或窗宽插入门窗。
      单击 (满墙插入)按钮，命令行提示：
      请选择要插入的墙线：
      当前洞口尺寸：800*2100
      选择一段墙线后，在整段墙线中插入门窗，门窗宽厚度同比缩放。插入门窗后，命令行提示：
      请继续选择要插入的墙线/左右翻转(S)/内外翻转(D)/结束(E)：
      此时，可继续选取墙线插入门窗，也可输入[S]或[D]调整门窗方向，按＜Enter＞键结束命令。
      5．自由插入
      自由插入是在墙线的任意位置插入的插入方法，可用于无墙插门、插窗。
      单击 (自由插入)按钮，该插入方式默认在整段墙是自由确定插入位置，也可在无墙时插入门窗块。命令行提示：
      选择插入点/左右翻转(S)/内外翻转(D)/到红点距离(E)/到绿点距离(R)/＜回车退出＞：
      将鼠标移至墙线附近，在内墙线的两端出现红绿两个叉点，并且门或窗图块距内墙线两侧的尺寸值随鼠标移动而移动。此时，可用鼠标指定插入点；也可以用“到红点距离(E)/到绿点距离(R)”在命令行键入距离值；或输入[S]或[D]调整插入方向，按＜Enter＞键命令结束。重复以上动作，可以插入多个门窗。
      6．拖动插入
      拖动插入是自由插入的特例，可在指定范围内自由插入门窗。
      单击 (拖动插入)按钮，该插入方式适用于在有轴线墙上，以选定的两根轴线作为定位基准，用拖动方式插入门窗的插入法。执行本命令后，命令行提示：
      拖动插入，请选择第一轴网线：
      请选择第二轴网线：
      选择与要插入门窗的墙线相交的第一和第二轴网线(如图9-20所示的P1、P2)，命令行提示：
      请选择要插入的墙线：
      点取插入点，或输入门窗边到红点的距离(敲C键切换成不标注尺寸)/左右翻转(S)/内外翻转(D)/退出(E)＜2000＞：
      选择要插入的墙线(如图9-20所示的P3)，程序自动计算出门窗与两轴线间的距离(如果不想标注尺寸，按＜C＞键)，然后指定门窗在墙线上的插入点，门窗即被插入，可输入[S]、[D]调整门窗方向，输入[E]或按＜Enter＞键结束，并且自动标注尺寸。


图9-20  拖动插入
