9.1.13 插柱子

     【插柱子】命令用来在建筑平面图中插入方柱子或圆柱子。
      执行【插柱子】命令的方法如下。
      ● 单击菜单栏中的【轴网与柱】→【插柱子】命令。
      ● 在命令行输入【CZZ】。

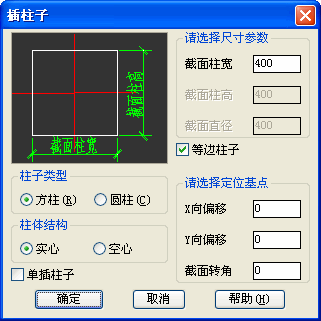

      执行本命令后，弹出如图9-14所示的【插柱子】对话框。


图9-14  【插柱子】对话框

      在对话框的左上方，显示当前柱子的示意图，单击图形可得到放大的图形，其他选项分别介绍如下。
      [柱子类型]：用来确定所插入柱子是方柱还是圆柱，默认类型为方柱。
      [柱体结构]：用来确定所插入柱子的结构是空心还是实心，默认结构为实心。
      [单插柱子]：勾选该复选框，可在图中的任意位置点取一点插入柱子；不勾选该复选框，则以框选的形式在所框选中的轴线的所有交点处插入柱子。
      [等边柱子]：用来确定所要插入的柱子是等边还是不等边。若是等边在“尺寸参数”选项组中只需输入截面柱宽；若是不等边，则在“尺寸参数”选项组中要指定截面柱宽及截面柱高值。
      [请选择尺寸参数]：用来指定柱子截面的长、宽尺寸(如果是圆柱则是直径)。
      [请选择定位基点]：用来指定柱子中心相对于插入点的X、Y方向的偏移值和柱子相对插入点的转角。
      采用本命令插在轴线交点的柱子会随轴线角度的变化而变化，柱子的旋转角度是两根相交轴线中与X轴的角度较小的轴线角度，其它情况下插入的柱子总是保持在“柱参数定义”对话框中设定的转角。
      设置好对话框后，单击“确定”按钮，命令行提示：
      请点取柱子的插入点＜退出＞：
      若对话框中没有勾选“单插柱子”复选框，则此时可选取轴线交点，柱子便可插入到该点上；也可采用框选方式，在图中空白处选取一点，命令将以此点为框选的第一点，之后命令行提示：
      窗口的第二点＜退出＞：
      选取第二点，则框选中的轴线所有相交点上都将插上柱子。
      若在对话框中勾选了“单插柱子”复选框，则可以在图中的任意位置插入柱子。如果在靠近轴线交点处插入柱子，本命令自动选用交点捕捉方式找点；如果在轴线上插柱，本命令采用最近捕捉方式找点，总之可以将柱子插入点自动选在轴线的交点或轴线上。

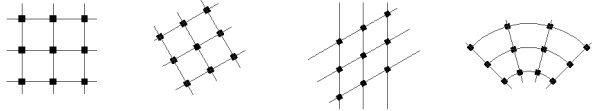

      如图9-15所示显示了在各种形式的轴网中插入柱子的情况。


正交轴网                                 斜正交轴网                                    斜交轴网                              弧线轴网
 图9-15  插柱子
