9.1.12 双线墙

     【双线墙】命令用来绘制双线直墙、双线弧墙和双线隔墙。
      执行【双线墙】命令的方法如下。
      ● 单击菜单栏中的【平面墙】→【双线墙】命令。
      ● 在命令行输入【SXQ】。
      执行本命令后，弹出如图9-10所示的【绘制墙线】对话框，各选项功能分别介绍如下。
      1．设置墙宽
      [顺时针侧宽]：绘制墙线前进方向的左侧宽度(如图9-11所示)。
      [逆时针侧宽]：绘制墙线前进方向的右侧宽度(如图9-11所示)。
      [总宽]：指要绘制的墙的总宽度，是顺、逆时针两方向的宽度之和。
      [侧宽变换]：单击该按钮，可以在绘制墙线时实时调换两侧的宽度。


图9-10  “绘制墙线”对话框                                                      图9-11  双线墙线

      2．墙类型
      [直墙]：指定起始点，以后每一点都以上一点为起始点，逐点选取下一点，直至绘出所有墙线。如果遇到与其他已有双线墙相接、相交或相接近的情况，会自动完成打断、连接及清理。
      [弧墙]：采用起点、终点和起始方向拖动生成弧墙的方式绘制弧墙。
      [圆墙]：通过指定圆心及圆上一点绘出圆墙。
      [矩形墙]：通过绘制矩形的方式绘制双线墙。
      [拐线墙]：以不在同一水平或垂直位置的两点间的水平和垂直连线绘制出一段拐线墙，如图9-12所示，由P1、P2两点确定一段拐线墙。切换拐线方向可在命令行输入[L]。

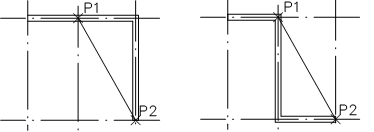

图9-12  拐线墙(输入“L”可以切换拐角方向)

      [折线墙]：绘制方法与拐线墙类似，但拉伸墙线的形状不同。指定折线起点和终点，再选取折线点，拉伸至适当的位置，即绘制出折线墙。要改变折线方向，可以按如图9-13所示的步骤操作。

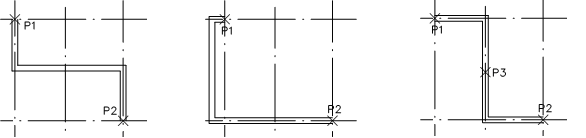

(a)初始状态壁                                       (b)拉伸出两点确定的方框外                                    (c)确定连线位置
图9-13  折线墙

      [隔墙]：绘制方法与直墙相同，只是在绘制过程中不自动处理墙线的打断、连接、清理等。
      3．其他
      [单段]：勾选此复选框，将绘制不连续墙线。
      [堵头]：勾选此复选框，将在墙段的起始和终止位置封口。
      一般情况下，绘制双墙线时以轴线作为轨迹线绘制。在绘制墙线的过程中，可以随时修改对话框中的各项参数，如设置墙线侧宽、调换墙线侧宽、绘制其他类型墙线等。在命令行键入[U]可以随时撤销一项操作。
