8.2.7 圆形阵列

     【圆形阵列】命令使用尺寸驱动图形中的一部分图形，生成多个在某一圆周的某一角度内均布的图形。
      执行【圆形阵列】命令方法如下：
      ● 单击菜单栏中的【尺寸驱动】→【圆形阵列】命令。
      ● 单击【尺寸驱动】工具栏中的按钮。
      ● 在命令行输入【YZL】。
      执行本命令后，命令行提示：
      选择需要阵列的图形，不选择敲回车键：
      点选需要阵列的图形，如图8-17中的1处，选取小圆。当选中图形后，它将改变颜色，如果需要选择多个图形，请继续选择，之后命令行提示：
      输入图形数(包含已选图形)＜2＞：
      输入图形分布角度＜360＞：
      输入阵列图形的个数，如图8-17中输入[4]，输入后按回车键。输入图形在多大的角度范围内分布，如图8-17中是360度，直接按回车键，之后命令行提示：
      是沿逆时针方向阵列吗(Y/N)＜Y＞：
      旋转图形吗？(Y/N)＜Y＞：
      指定阵列方向及是否旋转图形，之后命令行提示：
      请在主图形上选择阵列的圆心：
      如果您选择主图形上的一个实体，阵列圆心就是他们的端点或圆心：
      当选择主图形上的两个实体，阵列圆心就是它们的交点；当选择主图形上的一个实体，阵列圆心就是它们的端点或圆心，如图8-17中选择大圆，用大圆的圆心作为阵列的圆心。
      选择第二个实体时：
      如果阵列圆心是两个图形的交点，此时，请选择第二个实体。如果不需要第二个实体，直接按回车键。例如图8-17中，直接按回车键，所选大圆的圆心即为阵列的圆心。按回车键后，阵列图形画出，命令结束。以后，只要小圆的半径或位置发生变化，阵列图形就会自动变化。

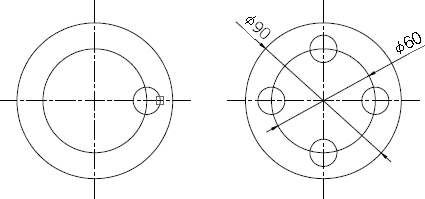

图8-17  圆形阵列
