8.2.6 矩形阵列

     【矩形阵列】命令使用尺寸驱动图形中的一部分图形，生成几行和几列的阵列图形。
      在绘制类似法兰之类的有螺孔等重复对象的图形时，如果只需改变螺孔数量、位置，不必重新绘制新图，可用矩形、圆形阵列及修改阵列来实现。本命令类似于AutoCAD的【ARRAY】命令的[R]选项，但是生成的阵列图形在基本图形发生变化后，阵列图形会自动修改。
      执行【矩形阵列】命令方法如下：
      ● 单击菜单栏中的【尺寸驱动】→【矩形阵列】命令。
      ● 单击【尺寸驱动】工具栏中的按钮。
      ● 在命令行输入【ZL】。
      执行本命令后，命令行提示：
      选择需要阵列的图形，不选择敲回车键：
      点选需要阵列的图形，如图8-16中的[1]处，选取小圆。当选中图形后，它将改变颜色，如果需要选择多个图形，请继续选择，之后按回车键，命令行提示：
      输入行数＜2＞：
      输入列数＜1＞：
      输入阵列图形的行数和列数，如图8-16中2行3列，输入后按回车键，命令行提示：
      输入两行之间的距离：
      输入两列之间的距离：
      输入阵列中两行、两列之间的距离，距离可以是负值，但不能是零值。输入正值阵列从下向上进行，输入负值阵列从上向下进行，如下图输入[20]、[-30]，输入后按回车键，之后命令行提示：
      请在主图形上选择用于确定旋转角度的第一点：
      请在主图形上选择用于确定旋转角度的第二点：
      本命令在阵列图形时，可以将阵列图形沿某一角度旋转，这个角度是通过图形中的两点来确定的，如图8-16中点[2]、[3]处，之后，就会自动生成阵列图形。以后，只要基本图形发生变化，阵列图形就会自动变化。

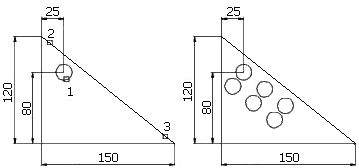

图8-16  矩形阵列
