8.2.3 驱动图形

     【驱动图形】命令通过修改尺寸或圆角、剖面线来驱动图形。
      执行【驱动图形】命令方法如下：
      ● 单击菜单栏中的【尺寸驱动】→【驱动图形】命令。
      ● 单击【尺寸驱动】工具栏中的按钮。
      ● 在命令行输入【XG】。
      执行本命令后，命令行提示：
      选择需要修改的尺寸或图形，不选择敲回车：
      选取需要修改的尺寸或图形(如圆角、剖面线等)。
      (1) 如果选择的是尺寸，命令行将提示：
      输入新的尺寸值：
      输入新的尺寸数值，输入的值可以是零或负值，但修改后的尺寸应符合结构约束。输入后按回车键，之后图中尺寸值改为所输入的新的值，命令行提示：
      选择需要修改的尺寸或图形，不选择敲回车：
      可继续选取需要修改的尺寸或图形，选择完毕之后，按回车键弹出【选择需要修改的尺寸】对话框，如图8-15所示。

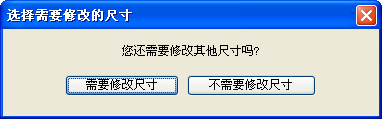

图8-15  【确认】对话框

      不再需要修改其他尺寸时，请点取“不需要修改尺寸”按钮，之后，命令将用新尺寸驱动图形。
      (2)如果选择了一个倒圆圆弧，命令行提示：
      输入圆角半径〈 〉：
      输入新的倒圆半径，然后按回车键。＜ ＞内的值是当前的圆角半径。
      (3)如果选择了一个剖面线，命令行提示：
      输入剖面线的间距〈 〉：
      输入剖面线的倾斜角度〈 〉：
      剖面线交叉吗(Y/N)〈N〉：
      输入新的剖面线间距及倾斜角度，再确认是否画成交叉型，以上各项都确定之后，剖面线将自动更新。命令结束。
