8.2.2 尺寸与约束

     【尺寸与约束】命令用来给尺寸驱动图形标注各种尺寸和定义各种约束。使用本命令进行标注与约束的图形必须是经过8.2.1【初始化草图】命令处理过的图形。本命令是参数化绘图的核心，下面将详细介绍每一个功能和命令。在下一节中，将用具体的示例给出建立尺寸驱动图形的具体步骤。
在操作过程中，命令会自动检查和记录每一个操作，并自动判断操作是否合理。如果进行不合理的操作，命令会有相应的提示或不执行该操作。例如重复标注某一约束尺寸或施加多余的约束，命令将会给出相应提示并自动去掉多余的尺寸或约束。
      执行【尺寸与约束】命令方法如下：
      ● 单击菜单栏中的【尺寸驱动】→【尺寸与约束】命令。
      ● 单击【尺寸驱动】工具栏中的按钮。
      ● 在命令行输入【CC】。

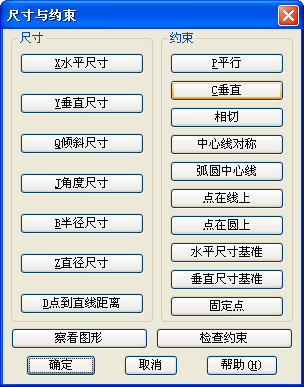

      执行本命令后，弹出【尺寸与约束】对话框，如图8-3所示。
      “尺寸”框内各按钮可以标注各种尺寸。在标注尺寸时，鼠标小方框要尽可能地靠近图形的端点。如果在端点处有多个图形，选择哪一个都可以。但如果在这个点上有尺寸线，请不要将小方框移到这个尺寸上，否则，命令将无法判断尺寸的端点。小方框不要求非常准确地选在端点位置上，只要在靠近这个端点的位置处就可以，命令会自动用最近的端点作为尺寸标注端点。


图8-3  【尺寸与约束】对话框

      [水平尺寸]：用来标注两点间水平方向的尺寸。选择该按钮后对话框关闭，命令行提示：
      选择尺寸的第一点：
      选择一个实体，点取的位置靠近该实体的那一端点，该端点就是水平尺寸的第一个端点。如果选择的图形是个圆，命令将用圆心作为端点。如果选择的图形是个弧，命令行提示：
      是用圆心吗？(Y/N)＜Y＞：如果要使用圆心，请按回车键，否则，输入“N”后再按回车键。命令将用弧上离点取位置较近的端点为弧的端点。
      在图8-4中，在1处点取尺寸第一端点，命令自动将直线端点作为尺寸第一端点。之后命令行提示：
      选择尺寸的第二点：
      与选择第一个端点一样，确定水平尺寸的第二个端点。如果要标注的是一条直线，可不用点取第二点，直接回车，命令将会自动选择该直线的另一端点；在图8-4中，在2处点取尺寸第二端点，命令自动将直线端点作为尺寸第二端点，之后命令行提示：
      点取尺寸标注位置：
      指定尺寸标注的位置，水平尺寸标出。按回车键(或按右键)，将返回到对话框。

 图8-4  水平尺寸标注

      [垂直尺寸]：用来标注两点间垂直方向的尺寸，请参考“水平尺寸”项。
      [倾斜尺寸]：用来标注既不在水平线也不在垂直线上的两个点之间的距离。请参考“水平尺寸”项。
      [角度尺寸]：用来标注两条交叉直线间的角度尺寸。选择该按钮后对话框关闭并在命令行提示：
      选择角度尺寸的第一条边：
      选择角度尺寸的第二条边：
      点取尺寸标注位置：
      点取角度尺寸的第一条边和第二条边。如图8-5中，在1、2处点取角度尺寸两条边。再指定尺寸标注的位置，之后，角度尺寸标出。按回车键(或按右键)，命令将返回到对话框。


图8-5  角度尺寸标注

      [半径尺寸]：用来标注弧或圆的半径尺寸。选择该按钮后对话框关闭，命令行提示：
      选择需标注尺寸的圆或弧：
      此时点取需要标注半径尺寸的圆或弧，之后命令返回到对话框。
      [直径尺寸]：用来标注弧或圆的直径尺寸，请参考“半径尺寸”项。
      [点到直线的距离]：用来标注一个点到一条直线的垂直距离尺寸。选择该按钮后对话框关闭并在命令行提示：
      选择直线：
      选择实体上一点：
      点取尺寸标注位置：
      点取一条直线，如图8-6中1处的斜线，再点取一个实体，程序将用该实体上的一点为直线外的一点，(若选择的是直线，则选用与点取位置较近的端点；若选择的是圆，则选用圆心点；若选择的是弧，则要选择圆心或较近的端点)。图8-6中点取2处的圆实体，程序自动取其圆心点。之后，指定尺寸标注的位置即可，如图8-6所示。按回车键(或按右键)，命令将返回到对话框。


图8-6  点到直线的距离

      “约束”框的各按钮可以对图形设置各种位置约束关系。
      [平行]：用来约束两条直线，使它们具有平行关系。在画草图时，可以将两根线画的不平行，当使用本命令选择了这两根线后，它们就具有了平行关系。当图形所需的其他尺寸和约束都标注完毕后，用8.2.3【驱动图形】命令修改图形中的任何一个尺寸，这两根线将自动变为平行。选择此按钮后，关闭对话框并在命令行提示：
      选择相互平行的第一条直线：
      选择相互平行的第二条直线：
      点取需要相互平行的两条直线，之后，这两条直线就建立了平行关系。按回车键(或按右键)，命令将返回到对话框。
      [垂直]：用来约束两条直线，使它们具有垂直关系，请参考“平行”项。
      [相切]：用来约束一条直线和一个圆或弧，或一个圆和一个弧，或两个弧，或两个圆，使它们具有相切关系。在画草图时，可以将它们画的不相切，当使用本命令设置了两个图形的相切关系后，它们就具有了相切关系。当图形所需的其他尺寸和约束都标注完毕后，用8.2.3【驱动图形】命令修改图形中的任何一个尺寸，这两个图形将自动变为相切。如图8-7所示。选择此按钮后，对话框关闭并在命令行提示：
      选择第一个相切的直线，圆或弧：
      选择第二个相切的直线，圆或弧：
      点取要建立相切关系的两个实体(直线、圆或弧)，如图8-7中的圆与直线。


图8-7  图形相切

      当在约束一个圆和一个弧，或两个弧，或两个圆相切时，如果画的草图已准确地将它们画在内切或外切的位置上，命令将会自动判断出来。否则，命令在不知是内切、外切的情况下将会提示：
      是内切吗(Y/N)＜Y＞：
      所选圆弧是倒圆角产生的弧吗(Y/N)＜Y＞：
      对于内切、外切，及倒圆产生的圆弧(工艺圆弧)和非倒圆产生的圆弧，它们在图形中的作用是不同的，请按实际关系确定草图结构。因此，最好按实际结构准确地绘制草图。当上述操作完成后，这两个实体就建立了相切关系，命令将返回到对话框。
      [中心线对称]：用来约束一个直线尺寸，使该尺寸沿中心线对称。中心线对称是指一个尺寸线的两个端点在中心线的两侧对称，而不是两个尺寸线在中心线的两侧对称。在画草图时，可以将它们画的不对称，当使用本命令设置了尺寸按中心线对称后，它们就具有了对称关系。当图形所需的其他尺寸和约束都标注完毕后，用8.2.3【驱动图形】命令修改图形中的任何一个尺寸，这个尺寸将自动变为沿中心线对称，如图8-8所示。选择此按钮后，对话框关闭并在命令行提示：
      选择中心线：
      点取对称中心线，之后命令行提示：
      选择沿中心线对称的尺寸：

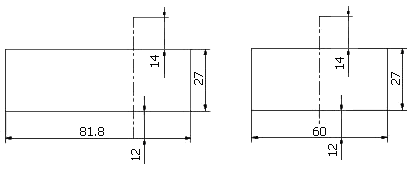

      点选或框选需要沿中心线对称的尺寸，如图8-8中的尺寸81.8，按回车键，所选尺寸就建立了沿中心线对称关系。


图8-8  中心线对称

      [弧圆中心线]：用来为弧或圆选定中心线，当某一直线被选作中心线后，它将随着圆或弧的尺寸变化而变化。如图8-9所示。选择此按钮后，关闭对话框并在命令行提示：
      选择圆弧或圆的半径或直径尺寸：
      点取弧或圆的半径或直径尺寸，之后命令行提示：
      选择圆或弧的中心线，不选择回车：
      点取要作为弧圆中心线的直线，按回车键后，所选直线就成为所选弧圆的中心线。


图8-9  弧圆中心线

      [点在线上]：用来给一个点施加约束，使之永远在某一直线上，如图8-10所示，使圆心在斜线上，当斜线的角度改变时，圆也要随着移动。选择此按钮后，关闭对话框并在命令行提示：
      选择直线：
      点选点在线上的那条直线，如图8-10中的斜线。之后命令行提示：
      选择有一个点在直线上的实体：
      点选点在线上的那个点所在的实体。点取时，小方框要尽可能地靠近这个端点。如果在该点处有多个图形，选择哪一个都可以，命令将自动用最近的端点作为被约束端点。如果在这个点上有其他尺寸的尺寸线，请不要将方框移到这个尺寸上，否则，命令将无法判断尺寸的端点。如果选择的图形是个圆，命令将用圆心作为端点。如果选择的图形是个弧，命令还将提示：
      是用圆心吗？(Y/N)＜Y＞：
      如果需要使用圆心，请按回车键，否则，输入[N]后再按回车键。如图8-10中选择圆，之后，圆的圆心就具有了这个约束。按回车键(或按右键)，命令将返回到对话框。


图8-10  点在线上

      [点在圆上]：用来给一个点施加约束，使之永远在某一圆周上。如图8-11所示，使小圆在大圆上，当大圆的直径变化时，小圆仍然在大圆上。请参考[点在线上]项。


图8-11  点在圆上

      [水平尺寸基准]：用来为尺寸驱动图形选择一个用来确定水平尺寸起始位置的基准线。也就是说，在修改图形时，这个直线的X坐标不发生变化，其他图形将以它为水平基准，根据尺寸的变化来调整位置。因为是水平尺寸基准，所以它必须是一条垂直直线。一个图形可以有一个或多个水平尺寸的基准，如果需要多个水平尺寸基准，可以重复使用本命令来选择多个水平尺寸基准。选择此按钮后，关闭对话框并在命令行提示：
      选择X基准：
      点取要作为X基准的一条90度直线(和Y轴平行)，如图8-12中的[2]处。按回车键(或按鼠标的右键)，命令将返回到对话框。


1-垂直基准          2-水平基准          3-固定点
图8-12

      [垂直尺寸基准]：用来为尺寸驱动图形选择一个用来确定垂直尺寸起始位置的基准线，也就是说，在修改图形时，这个直线的Y坐标不发生变化，其他图形将以它为垂直基准，根据尺寸的变化来调整位置。因为是垂直尺寸基准，所以它必须是一条水平直线，如图8-12中的[1]处。一个图形可以有一个或多个垂直尺寸基准，如果需要多个垂直尺寸基准，可以重复使用本命令来选择多个垂直尺寸基准。
      [固定点]：用来为尺寸驱动图形选择固定点，此点在尺寸驱动中既可以作为X方向基准，又可以作为Y方向基准，所以，此点的位置固定不变。如图8-12中的[3]处。选择此按钮后，关闭对话框并在命令行提示：
      选择固定点：
      点取固定点所在的实体，在选择时，小方框要尽可能地靠近作为固定点的端点。如果在端点处有多个图形，选择哪一个都可以。小方框不要求非常准确地选在端点位置上，只要在靠近这个端点的位置处就可以，命令会自动用最近的端点作为固定点。如果选择的图形是个圆，命令将用圆心作为固定点。如果选择的图形是个弧，命令行提示：
      是用圆心吗？(Y/N)＜Y＞：
      如果需要使用圆心，请按回车键，否则，输入[N]后再按回车键。按回车键(或按鼠标的右键)，命令将返回到对话框。
      [察看图形]：点取此按钮后，将关闭对话框，返回绘图区查看图形，按回车键(或按鼠标的右键)后，再返回对话框。
      [检查约束]：在标注尺寸与施加约束过程中，随时可以使用该项检查实体的尺寸和约束是否已标注完整。如果一个实体的尺寸标注和约束已经完整，它就被用另一种颜色显示出来，如果哪一个实体没有改变颜色，就说明它的尺寸标注或约束不够，应该考虑继续标注相应尺寸或施加相应约束。按回车键(或按鼠标的右键)，命令将返回对话框。如果想恢复初始的颜色，在本命令结束后点取下面将要介绍的8.2.10【恢复颜色】命令。
      当尺寸和约束标注完毕后，点击“确定”按钮，弹出【确认】对话框，如图8-13所示。


图8-13  【确认】对话框

      此时如果确实要保存所有操作并退出，点取“确认”按钮，命令结束。否则点取“放弃”按钮，命令将又回到【尺寸与约束】对话框。
      当需要退出并且放弃所有操作时，点取“取消”按钮，弹出【确认】对话框，如图8-14所示。


图8-14  【确认】对话框

      如果确实要放弃此次操作并退出，点取“确认”按钮，命令结束。否则点取“放弃”按钮，命令将又回到【尺寸与约束】对话框。
