8.2.1 初始化草图

     【初始化草图】命令用来初始化尺寸驱动图形的草图，使其成为一个整体。
      执行本命令前，使用AutoCAD的线、圆、弧等命令画出草图。草图的尺寸可以不准确，但结构要与设想的一致。尺寸驱动图形对图形基本结构的要求很严格，例如：水平线必须画成水平；垂直线必须画成垂直，可以打开正交模式(使用键盘上的F8键)来画出水平或垂直的直线。相交的两个图形必须是相交的；相切的图形，直线端点必须是在圆或弧上；如果一条线的端点在另一直线上，就必须从那一条线上画出这条直线；如果建立了视图关系，那么视图之间一定要利用视图之间的对齐关系来画等等。
      执行【初始化草图】命令方法如下：
      ● 单击菜单栏中的【尺寸驱动】→【初始化草图】命令。
      ● 单击【尺寸驱动】工具栏中的按钮。
      ● 在命令行输入【CS】。
      执行本命令后，命令行提示：
      选择需要变成尺寸驱动的图形：
      选择对象：
      点选或框选已经画好的草图，按回车键，之后，命令自动分析草图结构，所选择的图形会自动变成一个整体。

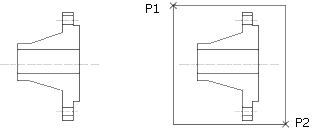

      在图8-2中，首先用AutoCAD的命令画出法兰的草图(可以不按照实际尺寸，也不必沿中心线对称画草图，但最好还是与实际结构一样)。再执行本命令，将图形全部选中，按回车键，命令自动将这个图形初始化，使图形成为一个整体。


图8-2  初始化草图
