6.1.13 基准标注

     【基准标注】命令用于标注基准代号和基准目标的代号。
      执行【基准标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【基准标注】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【JZBZ】。

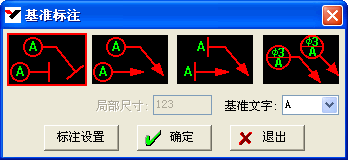

      选取本命令后，弹出【基准标注】对话框，如图6-36所示。对话框中共有四种基准标注样式，点取一种标注样式，即选取相应的标注样式。当选取基准目标代号(第4种)时，可以在“局部尺寸”中输入局部表面尺寸，标注基准目标代号。在“基准文字”中选择或输入基准代号。

图6-36  【基准标注】对话框

图6-37  【标注设置】对话框

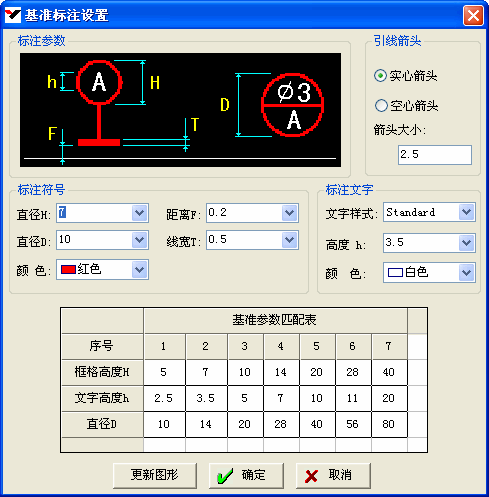

      [标注设置]：设置基准标注参数。点击该按钮，弹出【标注设置】对话框，如图6-37所示。
      参考对话框中的示意图设置各项参数后，点击“确定”按钮，命令行提示：
      请点取标注面＜回车退出＞:
      点取标注位置，如图6-38的“1”处，之后，命令行提示：
      请点取标注位置＜回车退出＞:
      命令自动根据标注面的角度，将基准旋转到与标注面垂直的位置，拖动鼠标会动态显示基准符号的位置，在图中指定标注的位置，如图6-38的[2]处，即绘出基准标注。重复可以标注更多，回车结束命令。


图6-38  基准标注

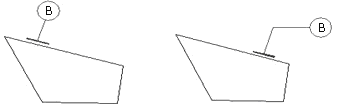

      移动标注夹点，可以调整标注位置。建议把正交和捕捉关闭，如图6-39所示。


图6-39  基准标注
