6.1.12 常用焊接标注

     【常用焊接标注】命令用来绘制常用焊接符号。
      执行【常用焊接标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【焊接标注】→【常用焊接标注】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【CYHJ】。
      选取本命令后，命令行提示：
      请输入文字高度＜3.0＞：

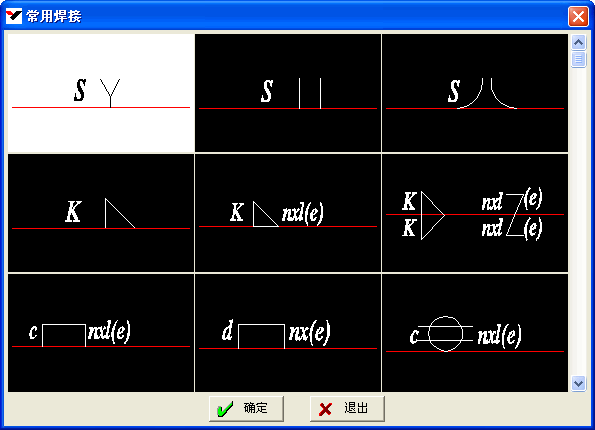

图6-34  【常用焊接】对话框

      输入文字高度，也可直接回车选取当前值之后，弹出【常用焊接】对话框，如图6-34所示。
      从对话框中选取标注样式，之后，再弹出【焊缝标注】对话框，如图6-35所示。


图6-35  【焊缝标注】对话框

      对话框中各项参数介绍如下：
      [当前标注]：显示标注中的实际数据。
      [输入数据]：在编辑框中输入数据后，点击此按钮，数据将添加到“当前标注”列表框中。
      [虚线在上/下]：若焊接标注符号中有虚线时，可选择将虚线画在实线之上或之下。
      各项参数确定后，点击“确定”按钮，命令行提示：
      点取箭头线起点，回车退出：
      点取标注点，回车退出：
      指定标注箭头的起点及标注的位置点(可多次点取调整标注位置)，符号即可绘出。命令结束。
