6.1.11 焊接标注

     【焊接标注】命令用来绘制焊接符号。
      执行【焊接标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【焊接标注】→【焊接标注】命令。
      ● 单击【工艺标注】工具栏中的 (焊接标注)工具。
      ● 在命令行输入【HJBZ】。

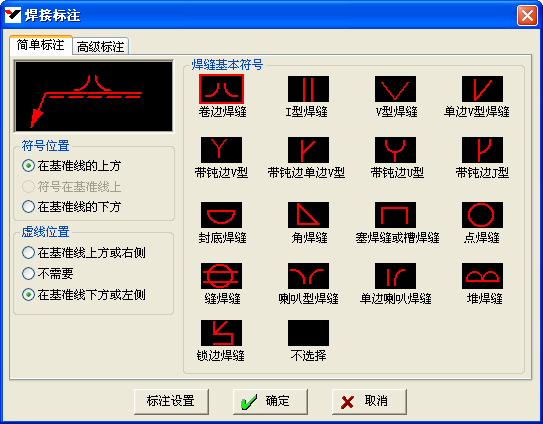

      选取本命令后，弹出【焊接符号标注】对话框，如图6-30所示。


图6-30  【焊接符号标注】对话框

      对话框中各项功能介绍如下：
      [简单标注]：绘制最常用的焊接的标注。
      [符号位置]：该项确定符号相对于基准线的位置，符号的位置有：在基准线的上方、在基准线的下方、在基准线上三种形式。
      [虚线位置]：此项确定虚线的位置。虚线位置有：在基准线上方或右侧、不需要、在基准线下方或右侧三种形式。
      [焊缝基本符号]：该项包含了各种类型的焊缝标注符号，当单击某一符号时，该符号将显示在预览框中。

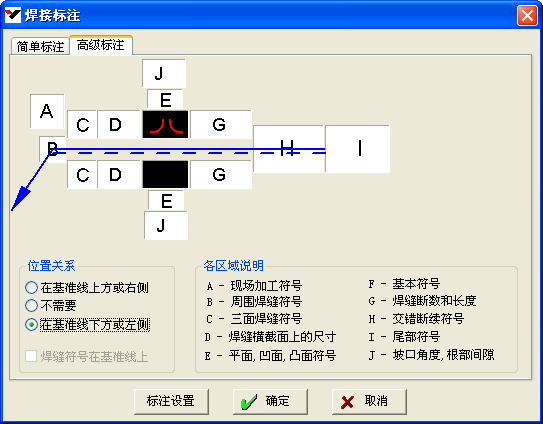

      [高级标注]：绘制任何复杂焊接符号标注。选择该项，如图6-31所示。


图6-31  【高级标注】对话框

      请参考“各区域说明”，设置各项参数。

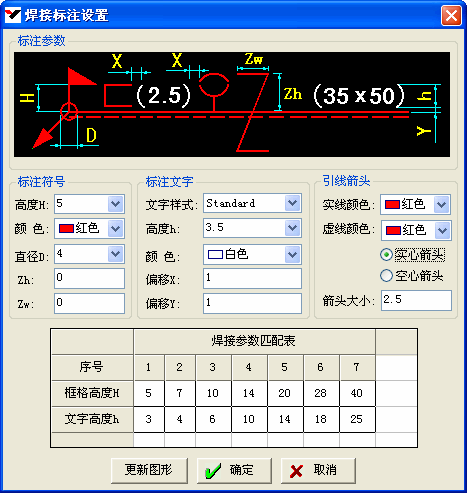

      [标注设置]：点取此按钮，弹出【焊接符号参数设置】对话框，如图6-32所示。参考对话框中的示意图设置各项参数。


图6-32  【焊接符号标注设置】对话框

      在对话框中设定好各项参数之后，点击“确定”按钮，命令行提示：
      请点取标注面＜回车退出＞:
      点取标注面，如图6-33的[P1]处，之后，命令行提示：
      请点取标注位置＜回车退出＞:
      拖动鼠标确定标注位置，之后绘出焊接符号，如图6-33所示。重复可绘制更多的标注。
      要调整焊接符号标注的位置，可点选焊接符号之后，移动焊接符号夹点即可。
      注意：在进行夹点操作时建议把正交和捕捉关闭。


图6-33  焊接标注
