6.1.4 螺纹标注

     【螺纹标注】命令用来标注螺纹孔或螺纹轴。
      执行【螺纹标注】命令方法如下：
      ● 单击菜单栏中的【标注】→【螺纹标注】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【LWBZ】。
      选取本命令后，命令行提示：
      请选择圆或弧(或回车选取两点，ESC退出):
      此时选择圆或弧，或回车选择两点，弹出【螺纹标注】对话框，如图6-19所示。“螺纹尺寸”中自动显示根据圆、弧或两点确定的数值。命令会自动根据螺纹类别和尺寸查出螺距值并显示出来。命令将在“标注内容”中显示出所标注的内容，如：M170X6-5G/6e。如果在“旋合长度”中选择的是“中等旋合长度”，按照标准要求，其代号“N”不需标出。点击“标注设置”按钮可打开对话框中下侧的标注设置对话框。在对话框中选好各项参数后，点击“确定”按钮，命令行提示：
      请点取标注位置＜回车退出＞:
      拖动鼠标确定标注的位置，回车命令结束。生成的标注如图6-20所示。

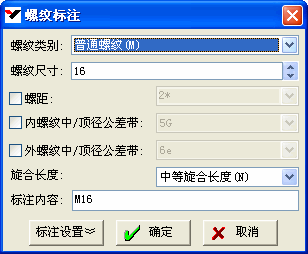

图6-19  【螺纹标注】对话框

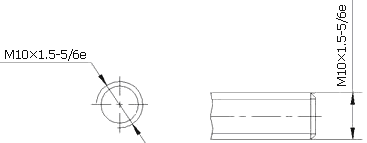

图6-20  螺纹标注
