6.1.3 公差配合

     【公差配合】命令用于在尺寸或文字后标注基本尺寸由0至3150mm孔轴的公差或配合。
      执行【公差配合】命令方法如下：
      ● 单击菜单栏中的【标注】→【公差配合】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【GCPH】。
      选取本命令后，命令行提示：
      选择尺寸或文字：
      点选需标注公差的尺寸或数字，之后，弹出【公差与配合】对话框，如6-16所示。
     【轴偏差】选项卡：选择此项，见图6-16所示。
      [基本尺寸]：此项用来输入或修改基本尺寸，输入数值后，程序将自动查出对应的上、下偏差，所以该处也可以用于公差查询。
      [公差]：在对话框中单击选择一个公差后，程序自动将该公差代号和等级显示在该项，并查出相应的公差值，显示在“上偏差”和“下偏差”编辑框中。
      [上偏差、下偏差]：该项显示当前公差的上、下偏差值，可以修改它们以标注自定义的偏差值。
      [标注公差代号]：确定是否标注公差代号和等级，选中则标注，否则不标。
      [标注上下偏差]：确定是否标注上、下偏差，选中则标注，否则将不标。
     【孔偏差】选项卡：请参考【轴偏差】选项卡。


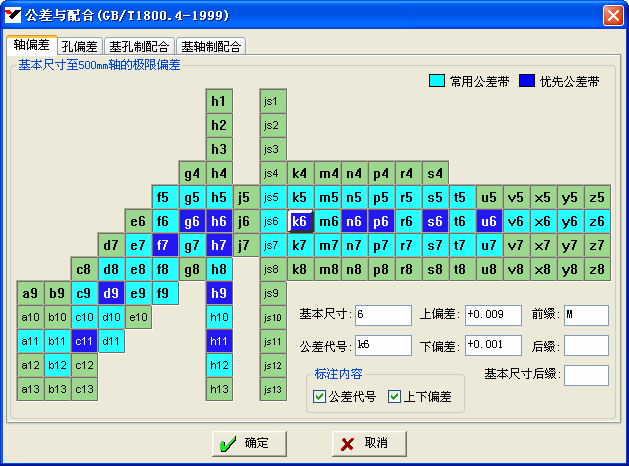

图6-16  【公差与配合】对话框

      [基孔制配合]：进行基孔制配合的标注。选择该项，见图6-17所示，单击鼠标选择一个配合，所选配合的公差值将显示在对话框的右下侧。

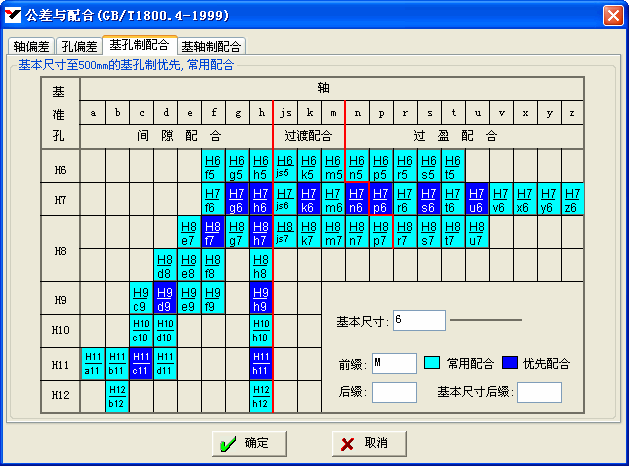

图6-17  【基孔制配合】对话框

      [基本尺寸]：显示当前所选标注的尺寸值。
      [前缀、后缀]：用来输入公差值的前、后缀文字。
      [基本尺寸后缀]：用来输入基本尺寸的后缀文字。
      [基轴制配合]：请参考【基孔制配合】选项卡。
      所有的数据确定之后，点击“确定”按钮，公差或配合自动标注在所选尺寸或文字后面。如图6-18所示。如果您选择了尺寸，命令还会自动调整文字，使它居于尺寸标注的中间位置。图6-18列出了几种公差配合标注形式。


图6-18  公差配合标注
