6.1.2 形位公差

     【形位公差】命令用于标注各种形位公差。
      执行【形位公差】命令方法如下：
      ● 单击菜单栏中的【标注】→【形位公差】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【XWGC】。
      选取本命令后，弹出【形状和位置公差标注】对话框，如图6-10所示。



图6-10  【形状和位置公差标注】对话框

      [符号]：该项显示选择的形位公差符号，点击该项时，弹出对话框如图6-11所示，在其中选择某一符号后，命令将根据基本尺寸和公差等级自动查出对应的公差值，将数值显示在“公差值”编辑框中，如果查不到对应的公差值，“公差值”编辑框中为空白。
      [公差值]：该项用来输入公差值及选择与公差值相关的符号。点击该项左侧的图标按钮可以选择“Φ”、“SΦ”、“□”三种符号，点击该项右侧的图标按钮，弹出对话框如图6-12所示，可从中点取所需符号。


图6-11  【形位公差符号】对话框

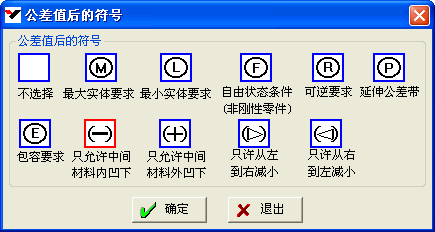

图6-12  【公差值后的符号】对话框

      “基准一”、“基准二”、“基准三”：输入基准代号及基准后的各种符号。点取基准中的图标按钮会弹出图6-13所示的对话框。

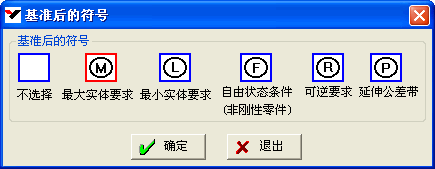

图6-13  【基准后的符号】对话框

      [增加一行、删除一行]：当点取“增加一行”按钮时，将增加一行形位公差，最多4行。当点取“删除一行”按钮时，将删掉一行形位公差，但命令至少留有一行。
      [公差查询]：用来查询不同公差等级、不同尺寸的公差值。当形位公差有多行时，若要查某一行的值，在该行前边打勾。注意：“线轮廓度”，“面轮廓度”，“位置度”三项不能自动查出公差值需要自己填写，另外只有“圆度”和“圆柱度”的公差等级能为“0级”。
      [公差等级]：该项用来确定所需的公差等级，当选取不同的公差等级时，程序将自动查出相应的公差值。
      [基本尺寸]：该项用来确定所需的基本尺寸，当输入不同的尺寸后，程序将自动查出相应的公差值。
      [说明文字]：该项用来输入标注在形位公差框上侧和下侧的说明文字。
      [全周符号]：是否标注全周符号。
      [绘制引线]：是否绘制形位公差的引线。
      [标注设置]：设置形状和位置公差标注参数。点击此按钮，弹出【标注设置】对话框，如图6-14所示。单击“更新图形”将采用当前参数更新图中已有形位公差标注。

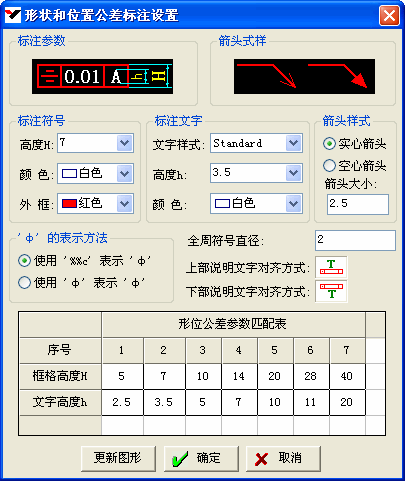

图6-14  【标注设置】对话框

      各项参数设置完毕后点击“确定”按钮，命令行提示：
      请点取标注面＜回车退出＞:
      点取标注面，如图6-15中的[1]处(即箭头所指的标注位置)之后，命令提示：


图6-15  形位公差标注

      请点取标注位置＜回车退出＞:
      拖动鼠标指定标注位置点后，标注完成。
      点选形位公差标注，移动形位公差标注夹点，可以调整标注位置。注意：在进行夹点操作时建议把正交和捕捉关闭。
