6.1.1 粗糙度

     【粗糙度】命令用于标注各种粗糙度。
      执行【粗糙度】命令方法如下：
      ● 单击菜单栏中的【标注】→【粗糙度】命令。
      ● 单击【工艺标注】工具栏中的按钮。
      ● 在命令行输入【CCD】。
      选取本命令后，弹出【粗糙度标注】对话框，如图6-1所示。

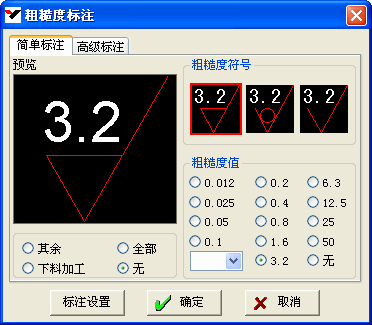

图6-1  【粗糙度标注】对话框

      对话框中各项参数介绍如下：
      [简单标注]：用于绘制最常用的几种粗糙度标注，如图6-1所示。
      [粗糙度符号]：共提供了三种常用形式的标注，点取任一示意图，即是选取相应的标注样式。
      [粗糙度值]：提供了国标中规定的粗糙度系列值，供标注时选用。
      [其余、全部、下料加工]：点取相应项，在标注符号时加上“其余、全部、下料加工”文字。
      [高级标注]：用于绘制任何复杂粗糙度的标注。如图6-2所示。

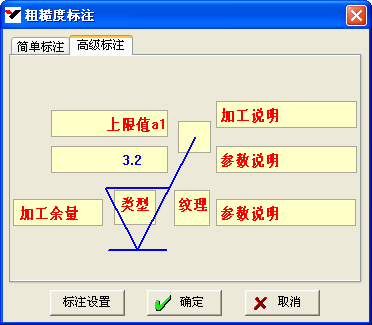

图6-2  【高级标注】对话框

      [上限值a1、下限值a2]：提供了国标中规定的Ra、Ry、Rz的系列值，供输入时选用。对加工表面粗糙度进行限制时，最常用的评定参数是轮廓算术平均偏差Ra值，其次是轮廓最大高度Ry值，再次是微观不平度十点高度Rz值。点取上限值a1或下限值a2按钮时，弹出粗糙度值对话框，如图6-3所示。

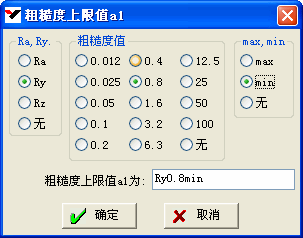

图6-3  【上限值】对话框

      [Ra、Ry]：该项表示粗糙度值的类型。
      [粗糙度值]：该项提供了国标中规定的粗糙度系列值，供标注时选用。
      [max、min]：此项用于确定粗糙度值是最大值还是最小值。
      [粗糙度上限值a1、粗糙度下限值a2]：显示所选取的粗糙度的值，也可以修改。
      [加工说明]：用来输入加工方法或其他的说明文字，点取该项时，弹出【加工说明】对话框，如图6-4所示。


图6-4  【加工说明】对话框

      [其余]：用来输入加工余量或其他的说明文字。点取该项时，弹出【加工余量】对话框，如图6-5所示。


图6-5  【加工余量】对话框

      [参数说明]：用来输入说明文字。点取该项时，弹出【说明】对话框，如图6-6所示。


图6-6  【参数说明】对话框

      [纹理]：该项包含了国标中列出的各种加工纹理方向符号。点取该项时，弹出【纹理方向】对话框，如图6-7所示。


图6-7  【纹理方向】对话框

      [类型]：该项包含了粗糙度标注的三种常用形式，需要哪一种，请点取该类型的图标。
      [标注设置]：设置粗糙度标注中的文字高度、文字颜色等绘图参数。点击此按钮，弹出【粗糙度标注参数设置】对话框，如图6-8所示。

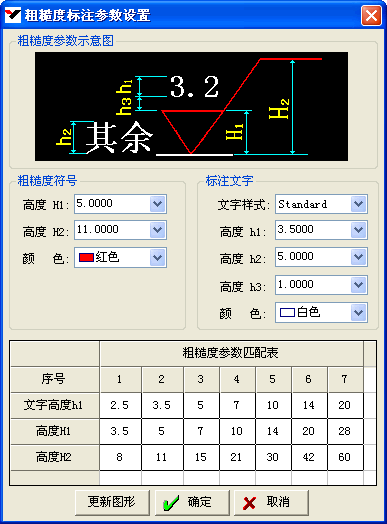

图6-8  【粗糙度标注参数设置】对话框

      请参考示意图设置对话框中各项参数。
      [更新图形]：采用当前参数更新图中已有粗糙度标注。
      各项参数确定后，命令行提示：
      请点取标注面，＜回车退出＞：
      点取标注位置面，之后，命令行提示：
      请点取标注位置＜回车退出＞：
      为保证标注点在标注面上，默认使用最近点捕捉。命令自动根据标注面的角度，将粗糙度标注旋转到与标注面垂直的位置，拖动鼠标调整标注位置。如图6-9所示。

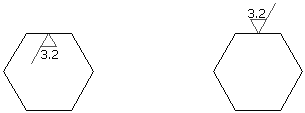

图6-9  粗糙度标注

      点选粗糙度标注，移动其夹点，可以调整标注位置。注意：在进行夹点操作时建议把正交和捕捉关闭。
