5.1.22 方头示意图

     【方头示意图】命令用来绘制方头的示意图，绘制的图形只是尺寸的数值变化，但图形不随尺寸的变化而变化。
      执行【方头示意图】命令方法如下：
      ● 单击菜单栏中的【常用件】→【轴用示意图】→【方头示意图】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【FTJX】。
      执行本命令后，弹出【方头】对话框，如图5-19所示。

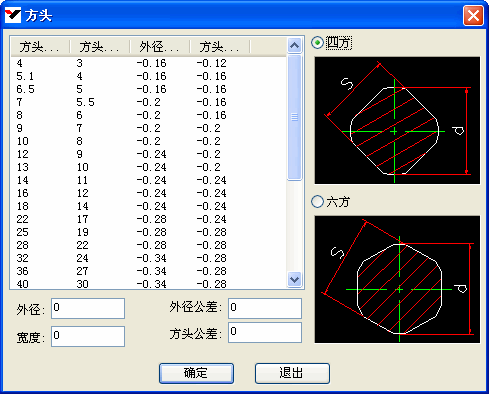

图5-19  【方头】对话框

      在对话框中可以选择四方头或六方头，在列表中可以选择方头外径、宽度、外径公差、方头公差，也可以在编辑框中输入数据。确定之后，命令行提示：
      请给出定位点：
      在绘图区域中点取一点，方头示意图绘出。
